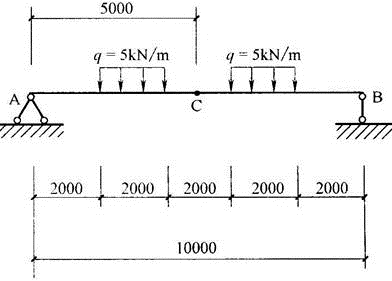

问题所示简支梁，跨中C点的弯矩是（　　）。

A.20kN·mB.25kN·mC.30kN·mD.40kN·m

选项 A.20kN·m
B.25kN·m
C.30kN·m
D.40kN·m

答案 C

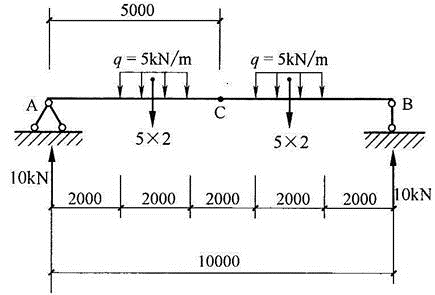

解析如所示，先求支座反力，首先进行整体受力分析，此结构体系只受竖直方向的力，故水平支座链力为0。结构为对称结构，荷载对称，因此支反力也应是对称的，即RA＝RB＝10kN。再由截面法直接计算C点的弯矩为：MC＝10×5－（5×2）×2＝30kN·m。
