图所示单跨两层框架，因梁高宽不同而造成抗弯刚度不同，梁上弯矩最小的位置是（　　）

练习题库2022-08-02 116

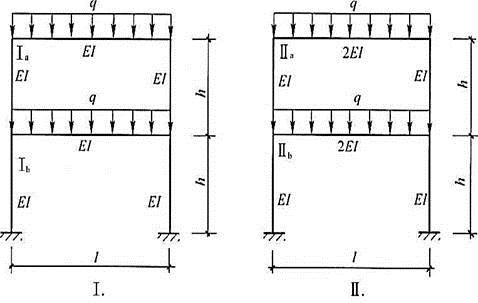

问题图所示单跨两层框架，因梁高宽不同而造成抗弯刚度不同，梁上弯矩最小的位置是（　　）。

A.IaB.IbC.IIaD.IIb

选项 A.Ia
B.Ib
C.IIa
D.IIb

答案 B

解析超静定结构各部分之间弯矩之比等于其刚度之比。图Ⅰ中横梁刚度与竖杆刚度之比是1:1，而图Ⅱ中横梁刚度与竖杆刚度之比是2：1，显然图Ⅰ中横梁弯矩小。图Ⅰ中间横梁在支座处受到的约束更强，相比上面的横梁相对于柱的刚度更小，因此Ⅰb点弯矩最小。
