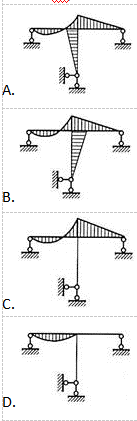

刚架承受如图所示均布荷载作用，下列弯矩图中正确的是（　　）。

admin2022-08-02 116

问题刚架承受如图所示均布荷载作用，下列弯矩图中正确的是（　　）。

选项

答案 C

解析整体结构不受水平方向的力的作用，因此底部固定铰支座无水平反力，故竖杆上没有弯矩。由于横梁中点是刚接的，必有负弯矩，因此C项正确。
