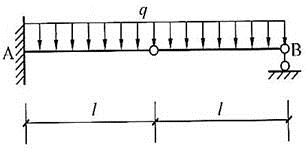

问题 示结构在外荷载q作用下，支座A的弯矩为（　　）。A.MA＝ql2/2B.MA＝ql2C.MA＝2ql2D.MA＝4ql2
选项 A.MA＝ql2/2
B.MA＝ql2
C.MA＝2ql2
D.MA＝4ql2
答案 B
解析 图示结构为静定结构，中间铰左半部分为基本结构，右半部分为附属结构。先对右半部分进行分析，易得附属结构受力传递给基本结构的力为ql/2，方向竖直向下。取左半部分进行研究分析，对A点取矩求得A支座弯矩为：MA＝ql/2×l＋ql×l/2＝ql2。
