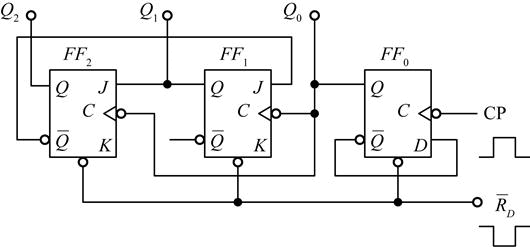

问题 如图所示异步时序电路，该电路的逻辑功能（　　）。A.同步八进制加法计数器B.异步八进制减法计数器C.异步六进制加法计数器D.异步六进制减法计数器
选项 A.同步八进制加法计数器
B.异步八进制减法计数器
C.异步六进制加法计数器
D.异步六进制减法计数器
答案 C
解析 每两个CP，D触发器才会使输出由0变为1给两个JK触发器一个上升沿。即D触发器动作两次，JK触发器动作一次（即Q1为1时）。K值永远为1，设立初始状态Q2Q1Q0为001，J1为1，J2为0，则当JK触发器触发，J1为1，Q1取反为1，J2为0，Q2与J2相同为0，此时Q2Q1Q0为011；这时J1为1，J2为1，则当JK触发器触发，J1为1，Q1取反为0，J2为1，Q2取反为1，此时Q2Q1Q0为101；这时J1为0，J2为0，则当JK触发器触发，J1为0，Q1与J1相同为0，J2为0，Q2与J2相同为0，此时Q2Q1Q0为001，此时开始下一轮的循环，即三次JK触发器触动为一个循环，所以3×2＝6即为异步六进制加法计数器。
