问题某500kV变电站已知系统阻抗和变压器参数如图4所示，站址位于一块荒地上，围墙外面有水塘。

根据系统阻抗和变压器参数，220kV电压母线单相短路电流值应为（）。A.41kA；B.30kA； C.36kA； D.25kA。

选项

答案 C

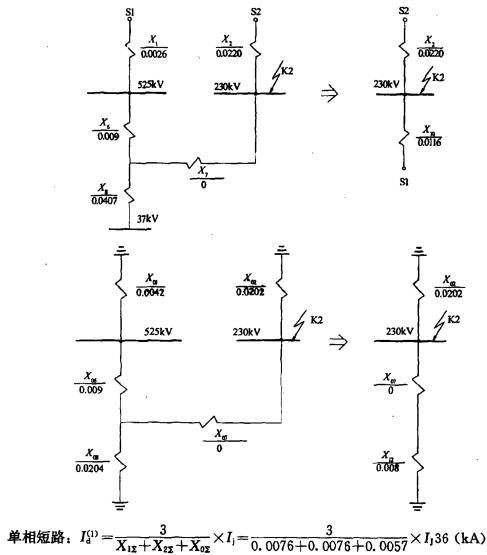

解析解答过程：根据《电力工裎电气设计手册》（1）第4章短路电流计算。220kV中性点直接接地，零序阻抗计算归算到K2点的零序阻抗：

根据以上计算结果，所以答案选择C。
