问题 某500kV变电站已知系统阻抗和变压器参数如图4所示，站址位于一块荒地上，围墙外面有水塘。当5OOkV与220kV母线单相短路时，最大入地电流值应为（），（已知K1点最大接地短路电流Imax=39.8kA）。A.13.2kA, B.23.2kA；C.28.2kA； D.18.2kA。
选项
答案 D

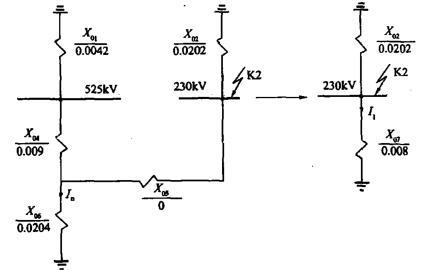

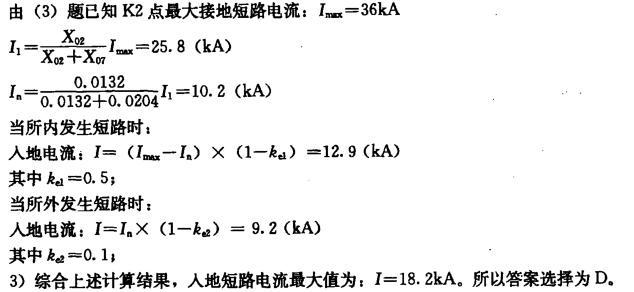

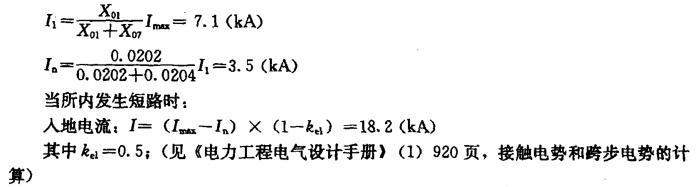

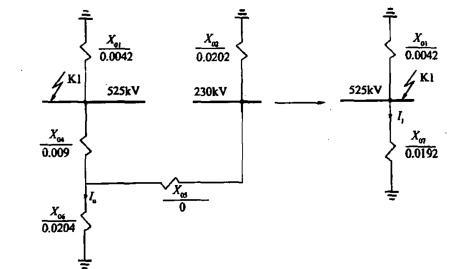

解析 解答过程：根据《电力工程电气设计手册Ml）第4章短路电流计算的相关内容，以及《交流电气装置的接地》（DL/T621-1997）的附录B，K1和K2点入地电流计算如下：1）计算K1点入地电流 已知K1点最大接地短路电流：Imax=39.8（kA）当所外发生短路时：入地电流：I=InX（1）=3.2（kA）其中ke2=O.1。2）计算K2点入地电流
