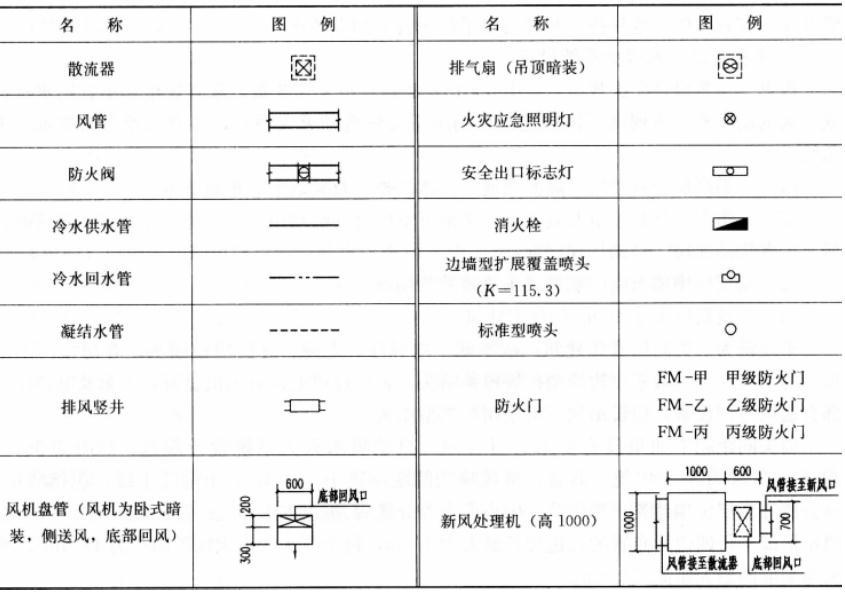

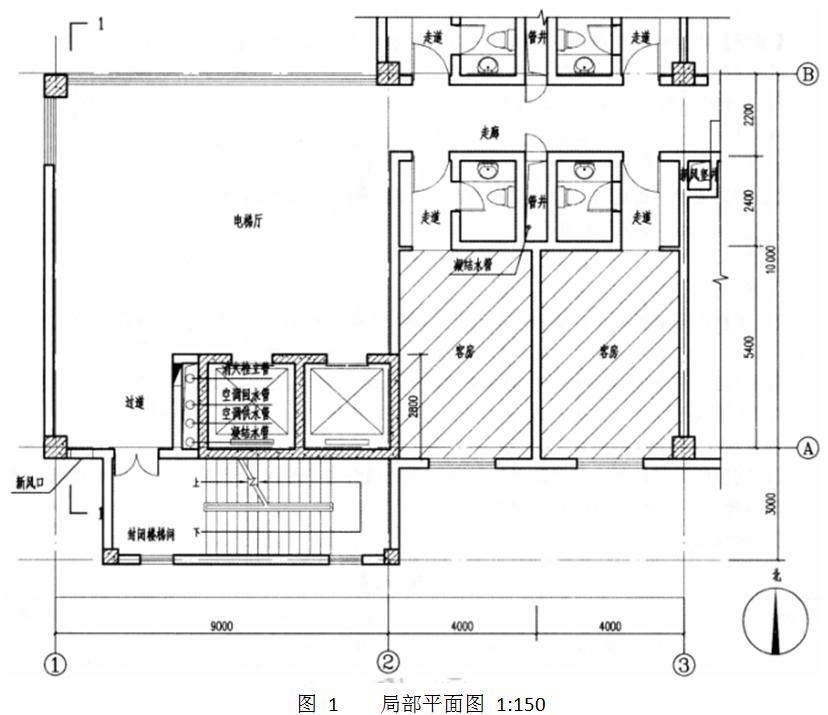

问题 【试题要求】 1.任务描述 图 1、图 2 为某宾馆（二类高层建筑）的局部平面及剖面图，除客房斜线部分不吊顶外，其余全部吊顶。按要求做出空调通风及部分消防系统的平面布置。已知条件： (1)空调通风部分。 1)客房采用风机盘管，新风通过走廊的新风竖井接入。 2)电梯厅采用新风处理机，用 4 个散流器均匀送风，送风直接由外墙新风口接入。 3)走廊仅提供新风。 (2)灭火系统部分。采用自动喷水灭火系统，客房采用边墙型扩展覆盖喷头，其他部位采用标准型喷头。 2.任务要求 (1)在平面图上按提供的图例做出布置图，包括： 1)布置空调系统。 2)布置卫生间排风系统。 3)在符合规范的前提下，按最少数量布置电梯厅、过道、走廊喷头（仅表示喷头）。 4)布置客房喷头（仅表示喷头）。 5)布置室内消火栓。 6)布置火灾应急照明灯及安全出口标志灯。 7)标注防火门及防火等级。 (2)根据作图，完成本题的作图选择题。 3.图例（见下表）
选项
答案

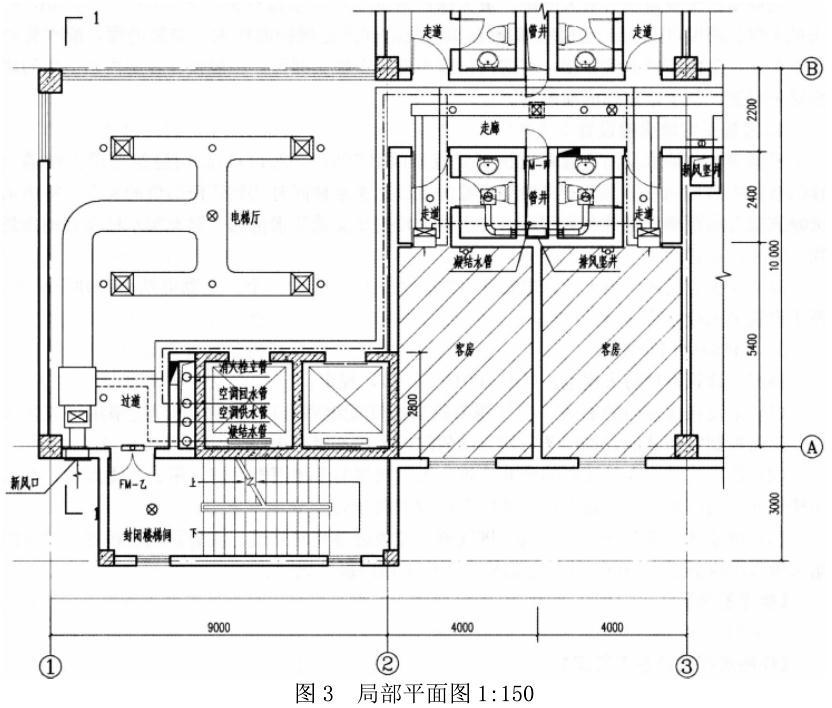

解析 详见图 3。
