设计内容与任务根据如图所给的三种不同的烟囱出屋面的位置，标出各部分符合规范

题库2022-08-02 118

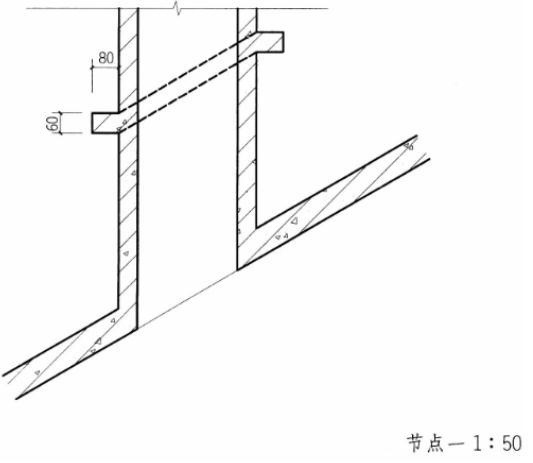

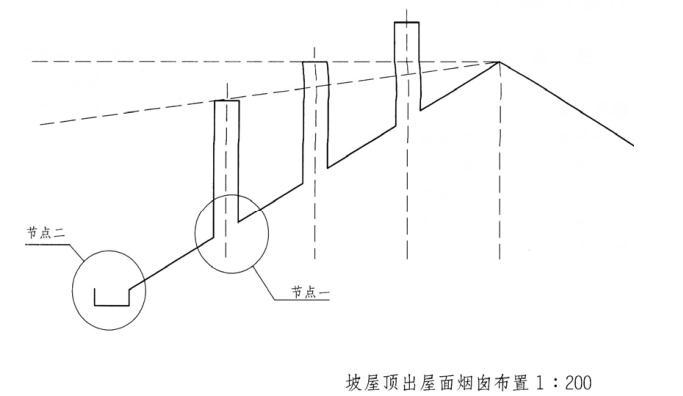

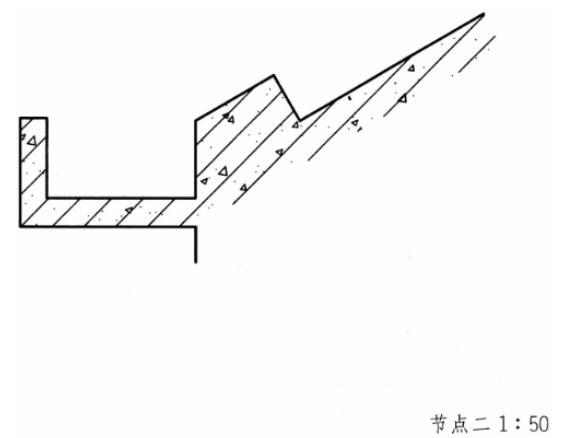

问题设计内容与任务根据如图所给的三种不同的烟囱出屋面的位置，标出各部分符合规范要求的尺寸，并根据提供的节点一和节点二的结构图补充完整其详细构造做法（钢筋混凝土砂浆卧瓦屋面，屋面防水等级为二级）。

选项

答案

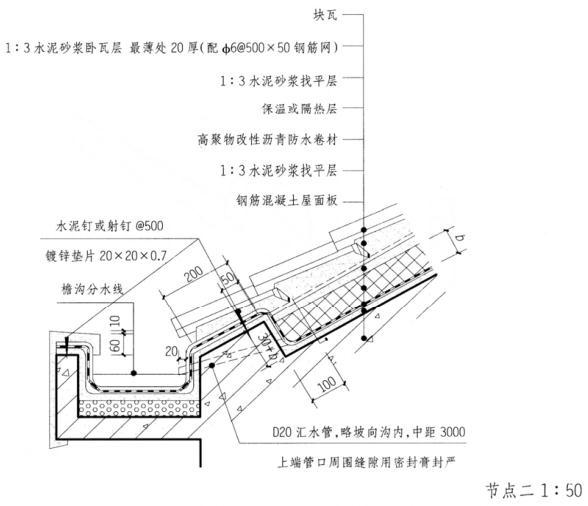

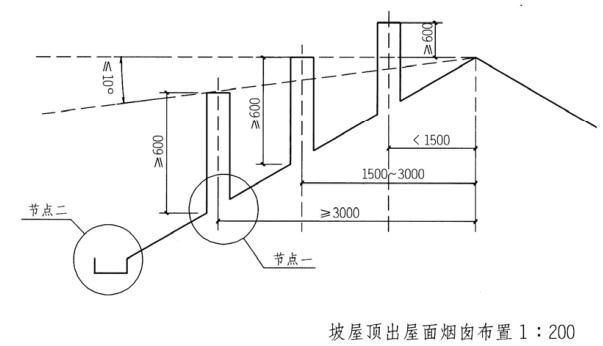

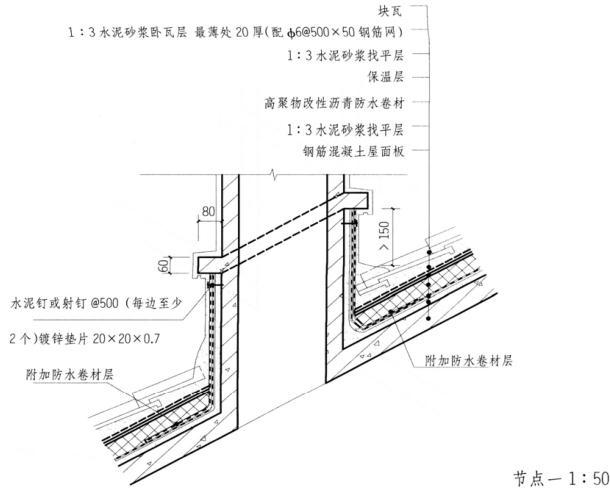

解析参考作图提示

转载请注明原文地址:https://www.tihaiku.com/jzgc/2535488.html

建筑构造与详图作图题
