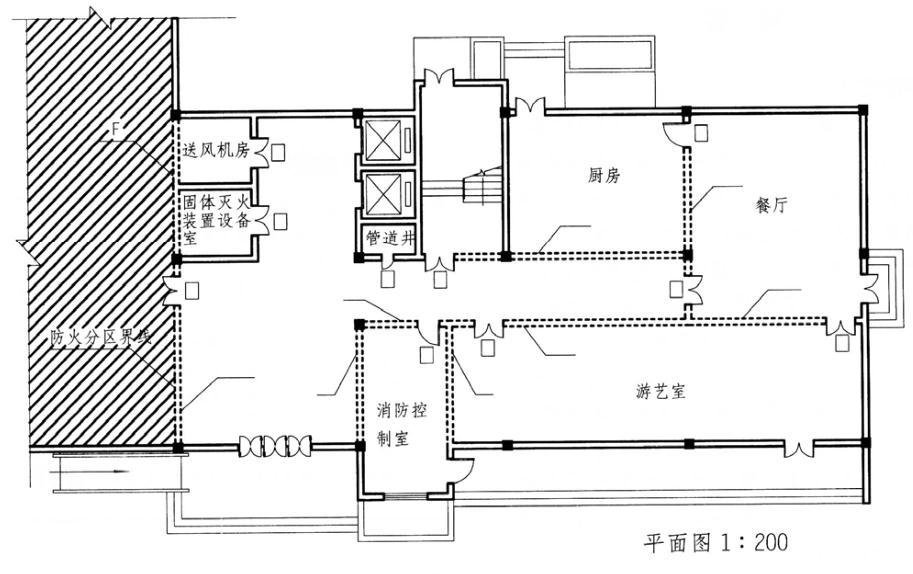

设计条件某多层办公楼防火等级为二级，首层局部平面如图所示。作图要求

资格题库2022-08-02 106

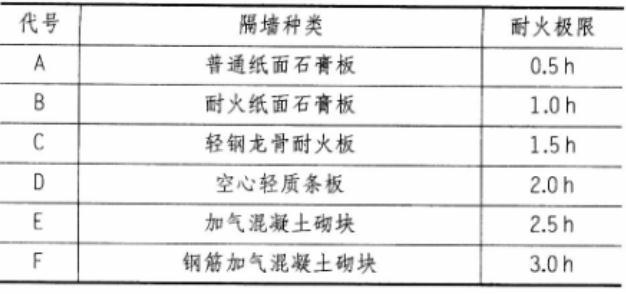

问题设计条件某多层办公楼防火等级为二级，首层局部平面如图所示。作图要求 1.根据《建筑设计防火规范》规定，在图中门边的方框中注明所需的防火门最低等级，不需要设防火门的，用“0”表示。 2.根据《建筑设计防火规范》规定，确定图中虚线隔墙最低耐火极限，在下表中选择相应的隔墙，以代号在指定位置进行标注。

选项

答案

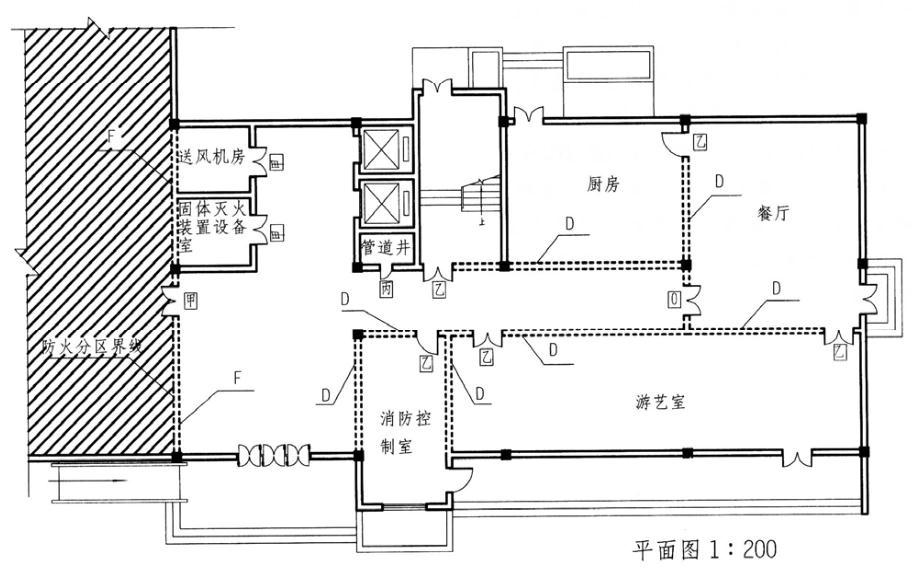

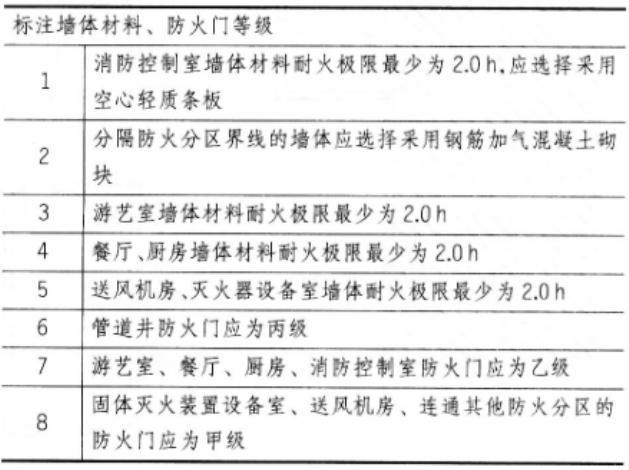

解析参考作图提示

转载请注明原文地址:https://www.tihaiku.com/jzgc/2535497.html

建筑构造与详图作图题
