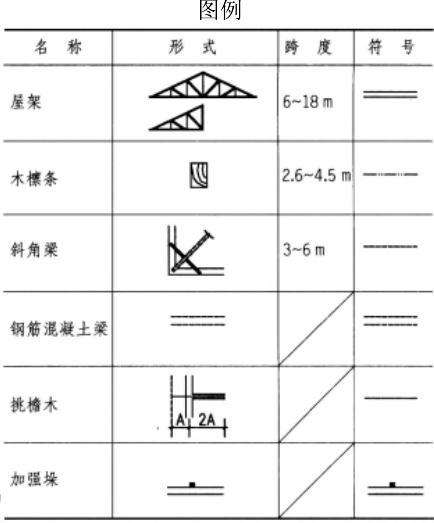

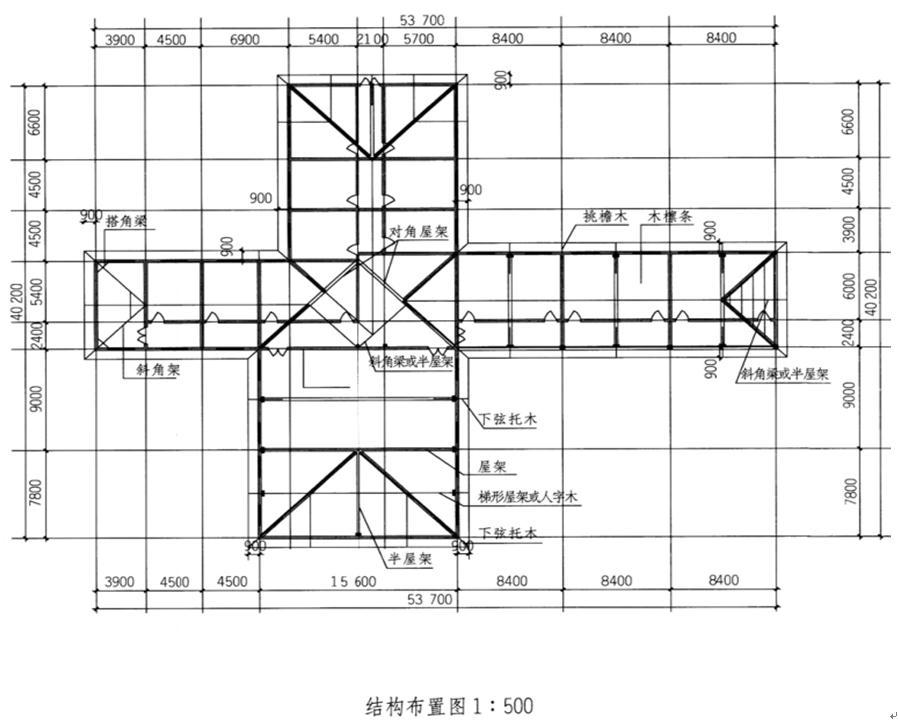

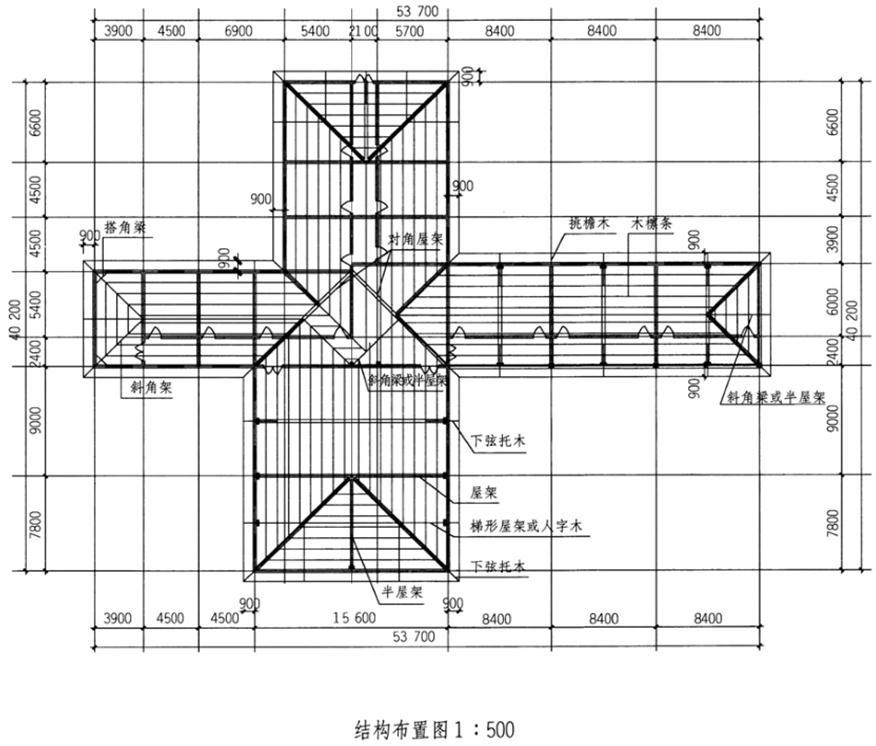

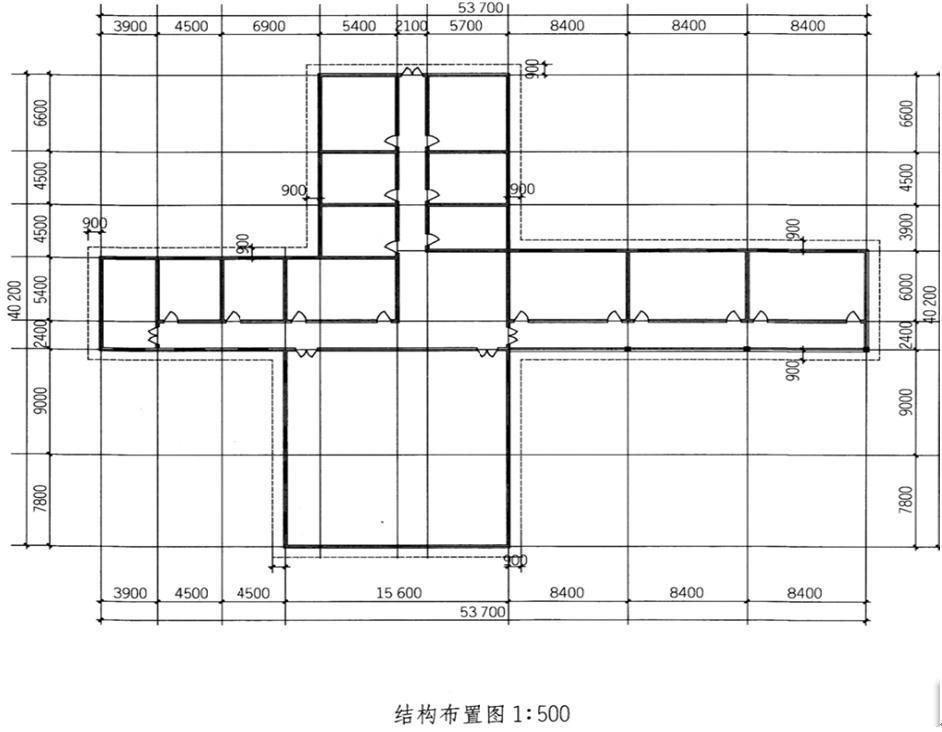

问题设计任务坡屋木顶结构设计已知：某砖混结构建筑平面图，屋面为檩式等坡四坡顶形式。根据给出的条件设计屋顶结构。不考虑门窗过梁等。 1.斜角梁的跨度大于6m时，应采用半屋架。 2.木檩条的跨度决定屋架的间距，可采用山墙搁檩。走廊上方可用过梁承担上部砖墙。 3.檐檩可通过挑檐木承托。檩条的间距为900mm。 4.画出需要加强的砖墙部位。
