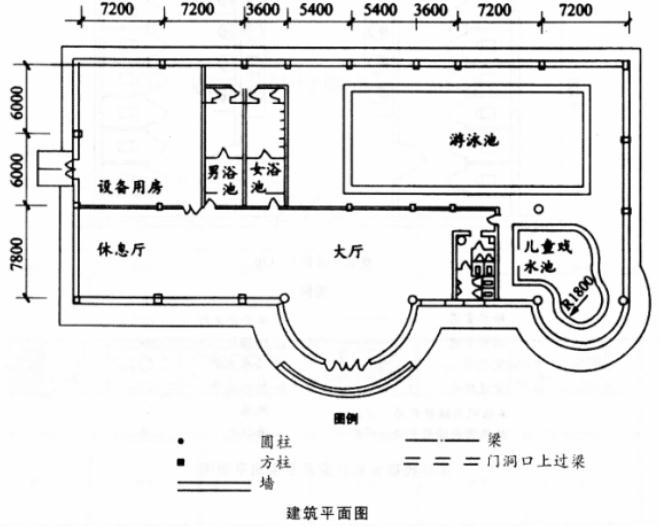

问题 1.设计条件 根据所提供的建筑平面图(如下图所示)，进行屋面结构布置，结构体系要合理、安全。在平面图上用所给图例画出各结构部分，不标注结构尺寸。结构布置图必须表示以下内容：(1)两个半圆墙体处添加柱子，根据合理性、经济性考虑。 (2)梁。 (3)在入口处加一半圆形雨篷，宽度为 1800 mm(边至边)。 (4)设备用房检修门洞口高度为 2.1 m;可不设雨篷。 2.设计要求 (1)该建筑为一小型室内游泳戏水大厅，单层。 (2)结构形式为现浇钢筋混凝土框架结构，层高为 4.8 m。 ①370 mm 厚外墙和 190 mm 厚隔墙均为空心砖，屋面板为 120 mm 厚钢筋混凝土板。②游泳池、儿童戏水池及大厅必须保证大空间，无柱、无隔墙。③画出所有空间的屋面及雨篷，屋面为平屋面。 ④基础为挖孔桩基。
选项

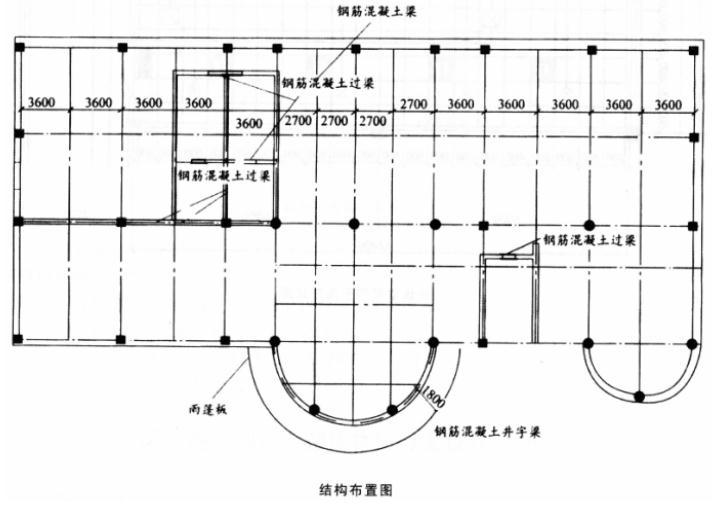

答案
解析
