1.设计条件某办公楼层高为 3.6 m，吊顶净高为 2.7 m，拟采用全框

免费题库2022-08-02 112

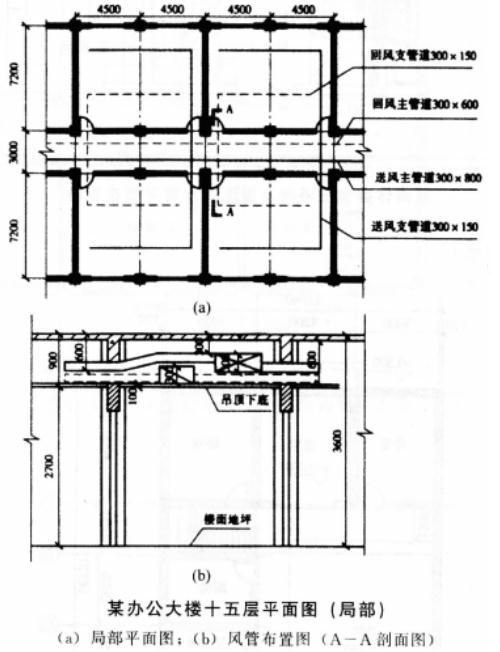

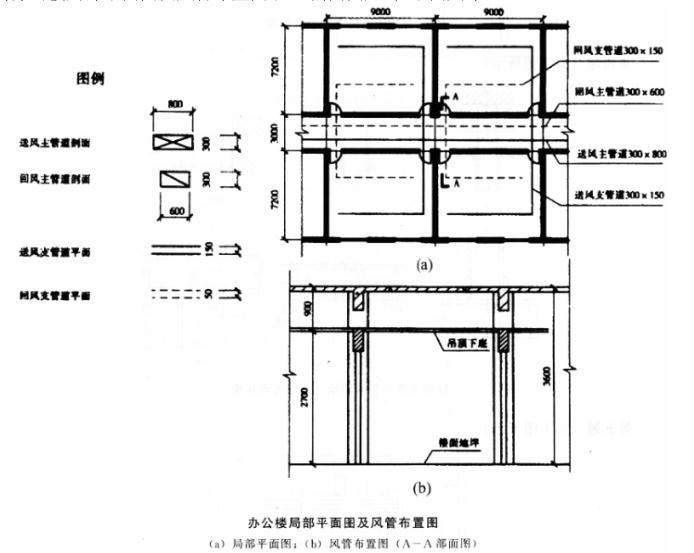

问题 1.设计条件某办公楼层高为 3.6 m，吊顶净高为 2.7 m，拟采用全框架结构体系和全空气空调系统。如图所示为办公楼局部平面图及风管布置图(A-A 剖面图)，柱平面尺寸 600 mm×600 mm。

2.作图要求 (1)在办公楼局部平面图中，绘制框架柱，并注明轴线尺寸。 (2)在 A-A 剖面图中，绘出相关的结构梁(包括梁投影线)，按照图例绘出送风主管道、支管道和回风主管道、支管道，并注明相关尺寸。

选项

答案

解析
