图所示刚架，位移Δ相同的是（　　）。 A.Ⅰ与Ⅲ B.Ⅰ与Ⅳ C.Ⅱ与Ⅳ

最全题库2022-08-02 47

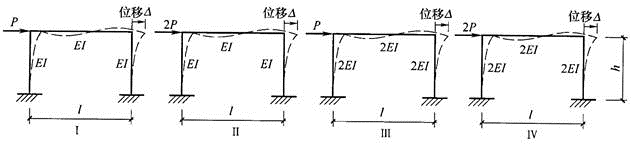

问题图所示刚架，位移Δ相同的是（　　）。

A.Ⅰ与ⅢB.Ⅰ与ⅣC.Ⅱ与ⅣD.Ⅲ与Ⅳ

选项 A.Ⅰ与Ⅲ
B.Ⅰ与Ⅳ
C.Ⅱ与Ⅳ
D.Ⅲ与Ⅳ

答案 B

解析对于超静定结构来说，由位移法可得，结构位移的大小与外力P成正比，与结构的刚度EI成反比。图Ⅳ比图Ⅰ受的外力大1倍，而刚度也大1倍，故两者的位移Δ相同。
