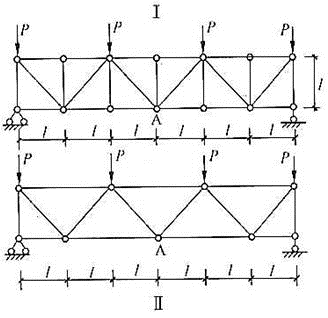

所示两种桁架，在荷载作用下弦中点A的位移分别为ΔⅠ和ΔⅡ，它们的大小关系正确的是

最全题库2022-08-02 62

问题所示两种桁架，在荷载作用下弦中点A的位移分别为ΔⅠ和ΔⅡ，它们的大小关系正确的是（　　）。

A.ΔI＞ΔⅡB.ΔⅠ＝ΔⅡC.ΔI＜ΔⅡD.无法判断

选项 A.ΔI＞ΔⅡ
B.ΔⅠ＝ΔⅡ
C.ΔI＜ΔⅡ
D.无法判断

答案 B

解析根据零杆判别法，图Ⅰ中除了两侧的竖杆受力外，其余竖杆均为零杆，去掉所有零杆后即为图Ⅱ结构，因此图Ⅰ、图Ⅱ的A点竖向位移相同。
