所示刚架正确的弯矩图是（　　）。

免费题库2022-08-02 50

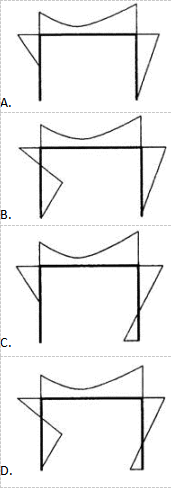

问题所示刚架正确的弯矩图是（　　）。

选项

答案 A

解析由受力分析可知，图示刚架左边竖杆P力下边部分只有轴力，没有弯矩，而且铰不能传递弯矩，刚架右下角铰链支座处也不应该有弯矩，根据刚节点弯矩平衡可知，横梁的右端弯矩应该大于横梁左端的弯矩。
