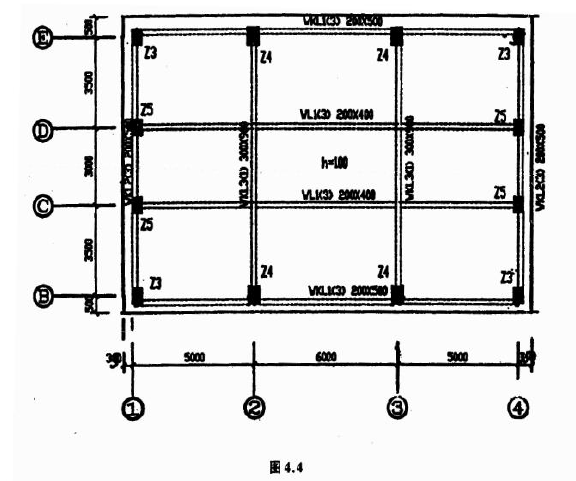

问题 如图某现浇钢筋混凝土单层厂房，屋面顶版面标高 5.0m；柱基础顶面-0.5m；柱截面尺寸为：Z3=300*400， Z4=400*500.Z5=300*400；（注：柱中心线与轴线重合），求现浇混凝土工程清单工程量（现浇矩形柱、现浇有梁板、现浇挑檐）。
选项
答案
解析 清单工程量：
（1）现浇柱
Z3：0.3*0.4*5.5*4=2.64m3
Z4：0.4*0.5*5.5*4=4.40m3
Z5=0.3*0.4*5.5*4=2.64m3
小计：9.68m3
现浇混凝土梁
WKL1:（16-0.15*2-0.4*2）*0.2*（0.5-0.1）*2=2.38m3
（16-0.15*2-0.3*2）*0.2*（0.4-0.1）*2=1.82m3
WKL2：（10-0.2*2-0.4*2）*0.2*（0.5-0.1）*2=1.41m3
WKL3:(10-0.25*2)*0.3*(0.9-0.1)*2=4.56m3
板：{（10+0.2*2）*（16+0.15*2）-（0.3*0.4*8+0.4*0.5*4）}*0.1=16.77m3
小计：26.94m3
现浇挑檐：{[0.3*（16+0.35*2）]}+[0.2*（11-0.3*2）]}*2*0.1=1.42m3
