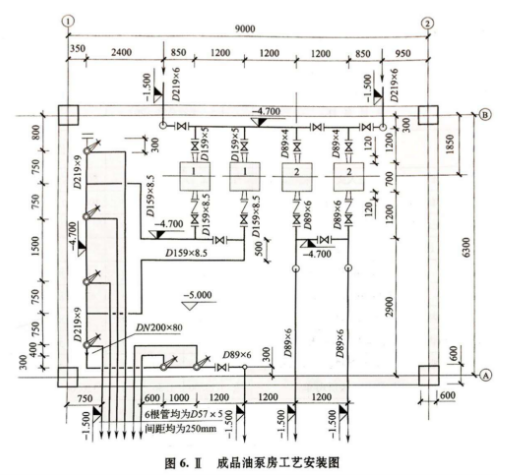

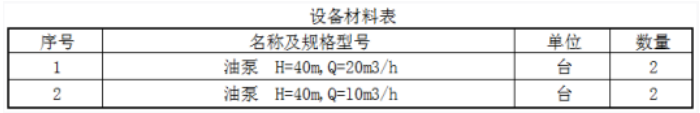

某管道工程有关背景资料如下:成品油泵房管道系统施工图如图6.Ⅱ所示。 说明

资格题库2022-08-02  47

问题 某管道工程有关背景资料如下:成品油泵房管道系统施工图如图6.Ⅱ所示。说明:1、图中标注尺寸标高以m计,其他均以mm计。2、建筑物现浇混凝土墙厚按300mm计,柱截面均为600×600,设备基础平面尺寸均为700×700。3、管道均采用20#碳钢无缝钢管,管件均采用碳钢成品压制管件。成品油泵吸入管道系统介质工作压力为1.2MPa,采用电弧焊焊接;截止阀为J41H-16,配平焊碳钢法兰。成品油泵排出管道系统介质工作压力为2.4MPa,采用氩电联焊焊接;截止阀为J41H-40、止回阀为H41H-40,配碳钢对焊法兰。成品油泵进出口法兰超出设备基础长度均按120mm,如图所示。4、管道系统中,法兰连接处焊缝采用超声波探伤,管道焊缝采用X光射线探伤。5、管道系统安装就位,进行水压强度试验合格后,采用干燥空气进行吹扫。6、未尽事宜均应符合相关工程建设技术标准规范要求。【问题】按照图示内容,分别列式计算管道和阀门(其中DN50管道、阀门除外)安装工程项目分部分项清单工程量。(计算结果保留两位小数)

选项

答案

解析 (1)低压管路:D219x6:
二楼进户及立管[0.3+0.3+(4.7-1.5)]x2=7.6(m)
一楼水平管母管1.2*3+0.85*2=5.3(m)
合计:7.6+5.3=12.9(m)
D159x5:二根泵前(1.2-0.12)x2=2.16(m)
D89x4:二根泵前(1.2-0.12)x2=2.16(m)
(2)中压管路:
D219x9:一根母管1.5+0.75x4+0.4+0.3=5.2(m)
D159x8.5:(1.2-0.12)x2+(1.2+0.85+2.4)x2+(1.5+0.75x2)=14.06(m)
D89x6:1号泵后(0.75-0.35)+0.25x5+0.6+1+1.2+(4.7-1.5)+0.3+0.3+0.3=8.55(m)
D89x6:2号泵后[(1.2-0.12)+2.9+(4.7-1.5)+0.3]x2+1.2=16.16(m)
合计:8.55+16.16=24.71(m)
(3)低压阀门:压力<1.6MPaJ41H-16:DN200-3个;DN150-2个;DN80-2个
(4)中压阀门:压力处于1.6MPa~6.4MPa之间J41H-40:DN150-3个;DN80-4个;H41H-40:DN150-2个
