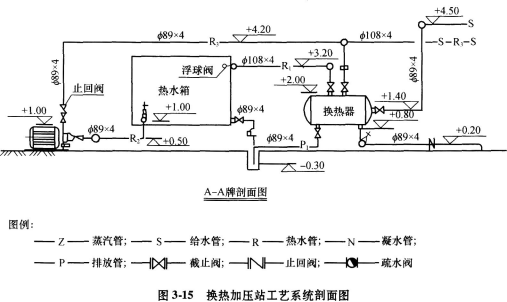

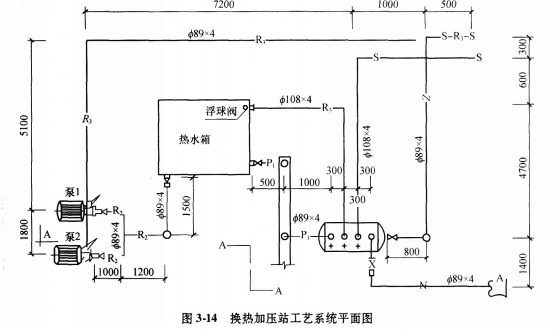

某换热加压站工艺系统安装如图3.14、3-15所示。 1.管道系统工作压力

admin2022-08-02  17

问题 某换热加压站工艺系统安装如图3.14、3-15所示。1.管道系统工作压力为1.0MPa,图中标注尺寸除标高以“m”计外,其他均以“mm”计。2.管道均采用20#碳钢无缝钢管,弯头采用成品压制弯头,三通现场挖眼连接。管道系统全部采用电弧焊接。3.蒸汽管道安装就位后,对管口焊缝采用×光射线进行无损探伤,探伤片子规格为80mm×150ram,管道按每10mm有7个焊口计,探伤比例要求为50%。管道焊缝探伤片子的搭接长度按25mm计。4.所有法兰为碳钢平焊法兰,热水箱内配有一浮球阀,阀门型号截止阀为J41T-16,止回阀为H41T-16,疏水阀为S41T-16,均采用平焊法兰连接。5.管道支架为普通支架,管道安装完毕用水进行水压试验和冲洗。6.所有管道、管道支架除锈后,均刷防锈漆两遍。管道采用岩棉管壳(厚度为50mm)保温,外缠铝箔保护层。问题:(1)列式计算所有φ108 ×4管道、φ89 ×4管道工程量。(2)列式计算蒸汽管道(z)上焊缝的×射线探伤工程量和超声波探伤工程量。(3)列式计算管件、阀门、法兰安装工程量。

选项

答案

解析 问题(1):
①φ89 ×4的R3管道连接网外与泵1、2
水平管0.5+1+7.2+5.1+1.8+立管(4.2-1)× 2(2个泵)=22(m)+89 ×4的R2管道连接泵1、2与热水箱
水平管1×2+1.8+1.2+1.5+立管(1-0.5)=7(m)+89 ×4的N管道连接换热器冷凝水管
水平管1+0.5-0.3+1.4+立管(0.8-0.2)=3.2(m)+89 ×4的S管道连接换热器蒸汽管
水平管0.8+4.7+0.6+0.3+0.5+立管(4.5-1.4)=10(m)
4)89 ×4的换热器P1排水管道
水平管1+立管[0.8-(-0.3)]=2.1(m)
φ89 ×4的热水箱P1排水管道
水平管0.5+立管[1-(-0.3)]=1.8(m)
总计:22+7+3.2+10+2.1+1.8=46.1(m3)
②4,108 × 4的R1管道连接热水箱与换热器
水平0.5+1+0.3+4.7+立管(3.2-2)=7.7(m)
+108×4的S管道连接换热器与网外
水平管4.7+0.6+1+0.5+立管(4.2-2)=9(m)
总计:7.7+9=16.7(m)
问题(2):
每个焊口的长度为:L=πD=3.14 × 89=279.46(mm)
每个焊口需要的片子数量为:L/(片子长度-搭接长度×2)=279.46/(150-25 ×2)=2.79片,即每个焊口需要3片。焊15按每10m有7个焊口,探伤比例为50%,经计算φ89 ×4管道长度为10m,则焊15数量为7÷10m×10m×50%=3.5,即4个焊口,4个焊口需要12片。
问题(3):
①低压碳钢管件
DN100冲压弯头4个
DN80冲压弯头14个
DN80挖眼三通2个
②低压碳钢平焊法兰
DN1001.5副
DN805.5副
③低压法兰阀门
DN100截止阀J41T-162个
DN80截止阀J41T-169个
DN80止回阀H41T-162个
DN80疏水阀S41T-161个
