  3. 图示结构固定端的反力FBx、FBy、MB的大小分别为： A. FBx=50kN

图示结构固定端的反力FBx、FBy、MB的大小分别为： A. FBx=50kN

免费题库2022-08-02  38

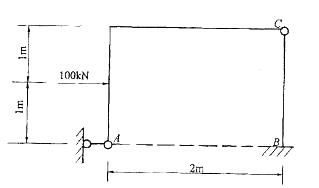

问题 图示结构固定端的反力FBx、FBy、MB的大小分别为：A. FBx=50kN（向右），FBy=0，MB= 100kN*m（逆时针向）B.FBx=50kN（向左），FBy=0，MB = 100kN * m（逆时针向）C. FBx=50kN（向右），FBy=0，MB=100kN * m（顺时针向）D.FBx=50kN（向左），FBy= 0，MB = 100kN * m（顺时针向）
选项 A. FBx=50kN（向右），FBy=0，MB= 100kN*m（逆时针向）
B.FBx=50kN（向左），FBy=0，MB = 100kN * m（逆时针向）
C. FBx=50kN（向右），FBy=0，MB=100kN * m（顺时针向）
D.FBx=50kN（向左），FBy= 0，MB = 100kN * m（顺时针向）
答案 B
解析 提示：整体研究，应用∑mB = 0，可得MB；应用∑Fg= 0，可得FBy= 0；然后研究AC，应用 ∑mc= 0，可得FAx，再通过整体平衡求FBx。
