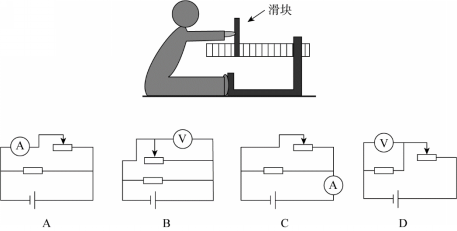

问题 如图所示，利用电子坐位体前屈测试仪进行身体柔韧性测试时，测试者向前推动滑动变阻器滑片上的滑块。滑块被向右推动的距离越大，仪表的示数就越大，下列选项中，若将电流表（A）或电压表（V）作为测试仪的仪表，则下列电路不可能满足要求的是（　　）。A.如上图所示B.如上图所示C.如上图所示D.如上图所示
选项 A.如上图所示
B.如上图所示
C.如上图所示
D.如上图所示
答案 B
解析 第一步，确定题型。
本题考查物理学中电学知识。
第二步，分析选项。
A项：定值电阻与滑动变阻器并联，电流表测试滑动变阻器支路的电流，当滑片向右滑动时，电阻变小，而支路的电压不变，故电流表的示数变大，符合要求，排除；
B项：定值电阻与滑动变阻器并联，电压表测试滑动变阻器的电压，根据并联电路电压相等，所以也测试定值电阻和电源的电压，所以滑片向右滑动时，电压表示数不变，不符合要求，正确；
C项：定值电阻与滑动变阻器并联，电流表测试总电路电流，当滑片向右滑动时，其所在的支路电阻变小，电压不变，故支路电流增大，所以总电流即电流表的示数增大，符合要去，排除；
D项：定值电阻与滑动变阻器串联，电压表测试定值电阻的电压，当滑片向右滑动时，电阻变小，电流增大，所以根据欧姆定律公式U=IR，则定值电阻的电压即电压表示数增大，符合要求，排除。
因此，选择B选项。
