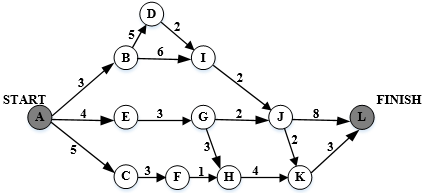

问题 下图是一个软件项目的活动图，其中顶点表示项目里程碑，连接顶点的边表示活动，边的权重表示活动的持续时间，则里程碑（　　）在关键路径上。活动GH的松弛时间是（　　）。问题1选项A.BB.EC.CD.K问题2选项A.0B.1C.2D.3
选项
答案 AD
解析 PERT图是一个有向图，箭头表示任务，可以标上完成该任务所需的时间；箭头指向节点表示流入节点的任务的结束，并开始流出节点的任务，节点表示事件。用时最长的路径为关键路径。
在本图中，最长的路径是A-B-D-I-J-L，持续时间是20天，并且没有比它更长的路径了。
活动GH最早开始时间：7；最迟开始时间：10，松弛时间为3天。
