  3. 某软件公司为电子商务企业开发一套网上交易订单管理系统，以提升服务的质量和效率。在

某软件公司为电子商务企业开发一套网上交易订单管理系统，以提升服务的质量和效率。在

考试题库2022-08-02  87

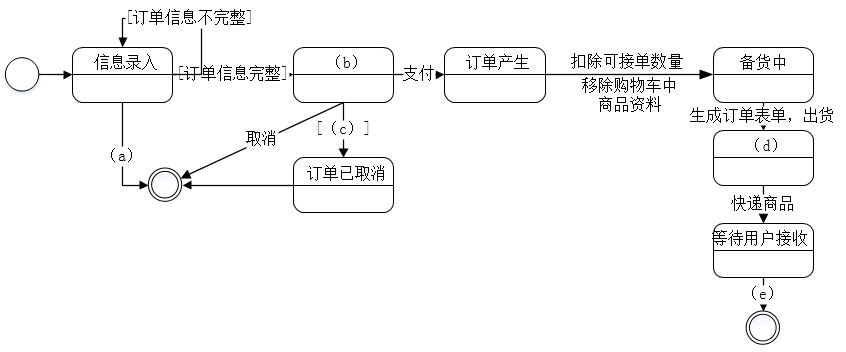

问题 某软件公司为电子商务企业开发一套网上交易订单管理系统，以提升服务的质量和效率。在项目之初，项目组决定采用面向对象的开发方法进行系统开发，并对系统的核心业务功能进行了分析，具体描述如下：注册用户通过商品信息页面在线浏览商品，将需要购买的商品添加进购物车内， 点击“结算”按钮后开始录入订单信息。用户在订单信息录入页面上选择支付方式，填写并确认收货人、收货地址和联系方式等信息。点击“提交订单”按钮后产生订单，并开始进行订单结算。订单需要在30分钟内进行支付，否则会自动取消，用户也可以手工取消订单。用户支付完成，经确认后，系统开始备货，扣除该商品可接单数量，并移除用户购物车中的所有商品资料。生成订单表单，出货完毕，订单生效。为用户快递商品，等待用户接收。用户签收商品，交易完成。【问题1】（12分）识别设计类是面向对象设计过程中的重要工作，设计类表达了类的职责，即该类所担任的任务。请用300字以内的文字说明设计类通常分为哪三种类型，每种类型的主要职责，并针对题干描述案例涉及的具体类为每种类型的设计类举出2个实例。 【问题2】（3分）在面向对象的设计过程中，活动图（activity diagram）阐明了业务用例实现的工作流程。请用300字以内的文字给出活动图与流程图（flow chart）的三个主要区别。【问题3】（10分）在面向对象的设计过程中，状态图（statechart diagram）描述了一个实体基于事件反应的动态行为。请根据题干描述，填写图2-1中的（a）-（e）空白，完成订单处理的状态图。图2-1  订单处理状态图
选项
答案
解析 【问题1】
（1）实体类。实体类映射需求中的每个实体，保存需要存储在永久存储体中的信息，例如，用户、商品等。
（2）控制类。控制类是用于控制用例工作的类，用于对一个或几个用例所特有的控制行为进行建模。例如，结算、备货等。
（3）边界类。边界类用于封装在用例内、外流动的信息或数据流。例如，浏览器、购物车等。
【问题2】
（1）活动图描述的是对象活动的顺序关系所遵循的规则，它着重表现系统的行为，而非处理过程；而流程图着重描述处理过程。
（2）流程图一般都限于顺序进程，而活动图则可以支持并发进程。
（3）活动图是面向对象的，而流程图是面向过程的。
【问题3】
（a）取消
（b）待结算
（c）大于30分钟
（d）订单生效
（e）用户签收
