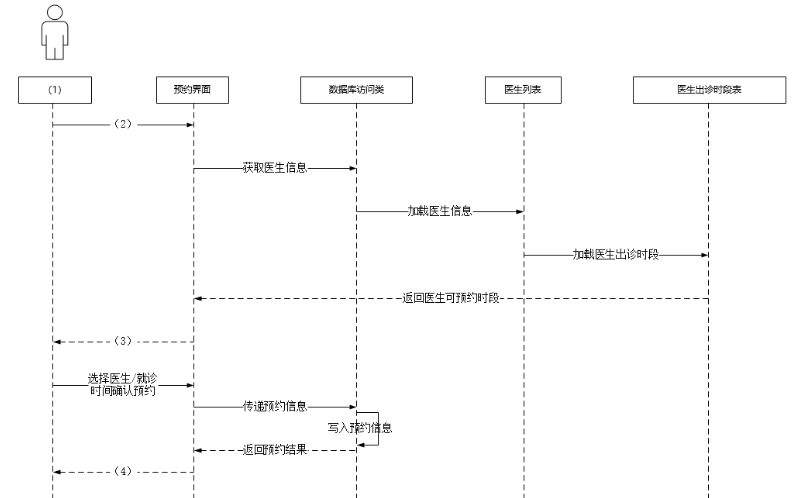

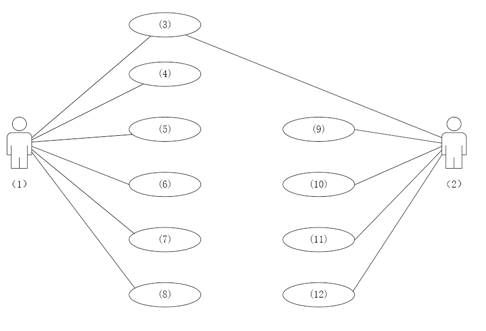

问题 某医院拟委托软件公司开发一套预约挂号管理系统，以便为患者提供更好的就医体验,为医院提供更加科学的预约管理。本系统的主要功能描述如下:(a)注册登录(b)信息浏览(c)账号管理(d)预约挂号(e)查询与取消预约(F)号源管理(g)报告查询(h)预约管理(i)报表管理(j)信用管理【问题1】 (6 分)若采用面向对象方法对预约挂号管理系统进行分析,得到如图2-1所示的用例图。请将合适的参与者名称填入图2-1中的(1)和(2)处，使用题干给出的功能描述(a)(j)，完善用例(3)(12)的名称，将正确答案填在答题纸上。【问题2】 (10分)预约人员(患者)登录系统后发起预约挂号请求，进入预约界面。进行预约挂号时使用数据库访问类获取医生的相关信息，在数据库中调用医生列表，并调取医生出诊时段表，将医生出诊时段反馈到预约界面，并显示给预约人员；预约人员选择医生及就诊时间后确认预约，系统反馈预约结果，并向用户显示是否预约成功。采用面向对象方法对预约挂号过程进行分析，得到如图2-2所示的顺序图，使用题干中给出的描述，完善图2-2中对象(1),及消息(2)~(4)的名称，将正确答案填在普题纸上请简要说明在描述对象之间的动态交互关系时，协作图与顺序图存在哪些区别？【问题3】 (9分)采用面向对象方法开发软件，通常需要建立对象模型、动态模型和功能模型，请分别介绍这3种模型,并详细说明它们之间的关联关系，针对上述模型，说明哪些模型可用于软件的需求分析？
选项
答案
解析 【问题1标准答案】
（1）系统管理员
（2）患者
（3）（a）注册登录
（4）-（8）（c）账号管理（f）号源管理（h）预约管理（i）报表管理（j）信用管理
（9）-（12）（b）信息浏览（d）预约挂号（e）查询与取消预约（g）报告查询
【问题2标准答案】
（1）预约人员（患者）
（2）预约挂号请求
（3）显示医生可预约时段
（4）显示预约是否成功
顺序图强调的是对象交互的时间次序。通信图强调的是对象之间的组织结构。
【问题3标准答案】
对象模型描述了系统的静态结构，一般使用对象图来建模。对象模型是整个体系中最基础，最核心的部分。
动态模型描述了系统的交互次序，一般使用状态图来建模。
功能模型描述了系统的数据变换，一般使用数据流图来建模。
相互关系：
对象模型描述了动态模型和功能模型所操作的数据结构，对象模型中的操作对应于动态模型中事件和功能模型中的函数；
动态模型描述了对象模型的控制结构，告诉我们哪些决策是依赖于对象值，哪些引起对象的变化，并激活功能；
功能模型描述了由对象模型中操作和动态模型中动作所激活的功能，而功能模型作用在对象模型说明的数据上，同时还表示了对对象值的约束
