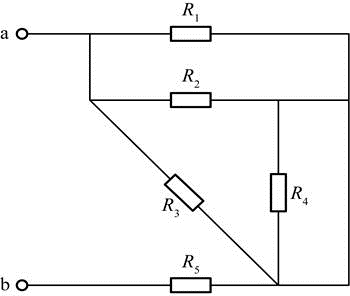

图示电路，R1＝R2＝R3＝R4＝R5＝3Ω，其ab端的等效电阻是（　　）。

资格题库2022-08-02 62

问题图示电路，R1＝R2＝R3＝R4＝R5＝3Ω，其ab端的等效电阻是（　　）。

A． 3Ω B． 4Ω C． 9Ω D． 6Ω

选项 A． 3Ω
B． 4Ω
C． 9Ω
D． 6Ω

答案 B

解析由题8图可知：R4被短路，R1、R2、R3并联后与R5串联，故ab端等效电阻R＝1/（1/R1＋1/R2＋1/R3）＋R5＝1/（1/3＋1/3＋1/3）＋3＝4Ω。
