问题图示网络中，在不计网络功率损耗的情况下，各段电路状态是（　　）。

A．仅有有功功率 B．既有有功功率，又有无功功率 C．仅有无功功率 D．不能确定有无无功功率

选项 A．仅有有功功率
B．既有有功功率，又有无功功率
C．仅有无功功率
D．不能确定有无无功功率

答案 A

解析由

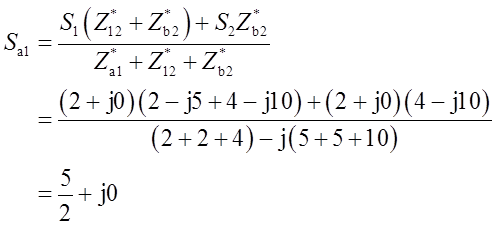

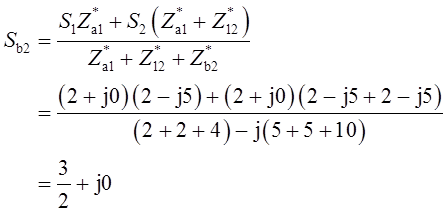

a、b两点电压相量相等，故题干电路可以视作简单环网，在不计功率损耗的情况下，求支路的功率分布如下：

则S12＝Sa1－S1＝（5/2）－2＝（1/2）＋j0。因此，电路中各段仅有有功功率。
