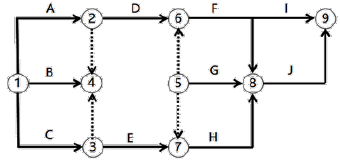

根据表中给出的逻辑关系绘制的双代号网络图如下图所示，图中绘图的错误是（）。

免费题库2022-08-02 158

问题根据表中给出的逻辑关系绘制的双代号网络图如下图所示，图中绘图的错误是（）。

A.多个起点节点B.多个终点节点C.存在循环回路D.箭线上引出箭线E.存在无箭头的工作

选项 A.多个起点节点
B.多个终点节点
C.存在循环回路
D.箭线上引出箭线
E.存在无箭头的工作

答案 ABD

解析知识点：双代号网络图的绘图规则。选项A，节点①、⑤都是起点节点；选项B，节点④、⑨都是终点节点；选项D，箭线⑥-⑨引出了指向节点⑧的箭头。
