  3. 某双代号网络图如下图所示，绘图错误的有()。 A.多个起点节点 B.存在循环

某双代号网络图如下图所示，绘图错误的有()。 A.多个起点节点 B.存在循环

admin2022-08-02  101

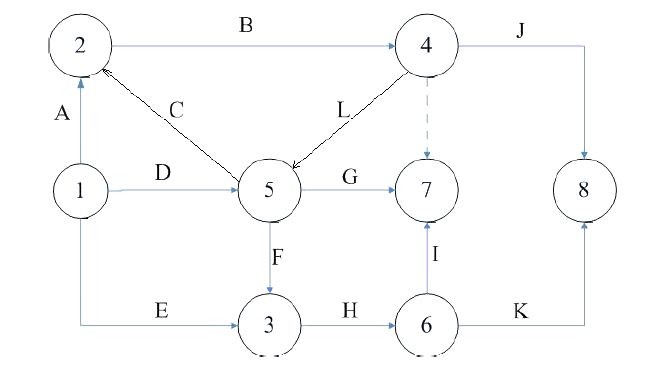

问题 某双代号网络图如下图所示，绘图错误的有()。A.多个起点节点B.存在循环回路C.节点编号有误D.多个终点节点E.工作箭头逆向
选项 A.多个起点节点
B.存在循环回路
C.节点编号有误
D.多个终点节点
E.工作箭头逆向
答案 BCDE
解析 存在循环回路:②④⑤；节点编号有误：⑤-②，⑤-③，工作的箭尾编号应小于箭头编号。多个终点节点(⑦⑧)；工作箭头逆向：⑤-②偏左。
