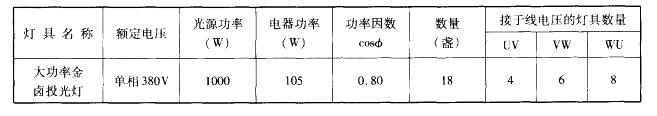

问题 某省会城市综合体项目，地上4栋一类高层建筑,地下室连成一体，总建筑面积280301m2，建筑面积分配见下表，设置10kV配电站一座。请回答下列问题。室外照明电源总配电柜三相供电，照明灯具参数及数量见下表，当需用系数Kχ=1时，计算室外照明总负荷容量为下列哪一项数值？（ ）已査线间负荷换算系数：P(uv)u = P(vw)v = P(vw)v = 0. 72 P(uv)v = P(vw)w = p(vw)u =0. 28 q(uv)u =q(VW)V = q(VW)V= 0.09q(uv)v =q(vw)w = q(vw)u =0.67 (A)19.89kV*A (B)24.86kV*A (C)25.45kV*A (D)29.24kV*A
选项
答案 D

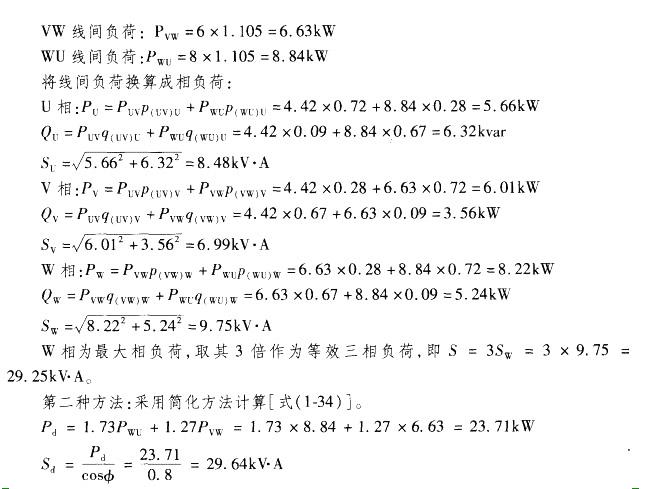

解析 《工业与民用配电设计手册》（第三版）P12式（1-28)、式（1-30)、式（1-32)及P13 表 1-14。第一种方法:按单相负荷转三相负荷准确计算。灯具总功率:P = 1000 + 105 =1105W = 1. 105kWUV 线间负荷:Puv =4 x1.105 = 4.42kW注:题干中系数有误，不知是否有意为之。第二种方法的结果与选项有偏差，也不知是否可判正确。本题原意是考查单相负荷转三相负荷的准确计算，但计算量偏大了。
