  3. 某工程网图如下图所示，根据网络图的绘图规则，图中存在的错误有（ ）。 A.存在

某工程网图如下图所示，根据网络图的绘图规则，图中存在的错误有（ ）。 A.存在

题库2022-08-02  64

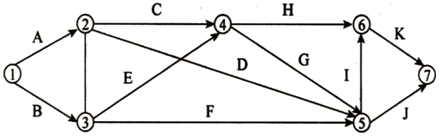

问题 某工程网图如下图所示，根据网络图的绘图规则，图中存在的错误有（ ）。A.存在循环回路B.存在无箭头的连线C.箭线交叉处理有误D.存在多起点节点E.节点编号有误
选项 A.存在循环回路
B.存在无箭头的连线
C.箭线交叉处理有误
D.存在多起点节点
E.节点编号有误
答案 BC
解析 本题考查的是双代号网络图的绘制。根据双代号网络图绘图规则可知。2－3处没有箭头，箭线尽量避免直接交叉。
