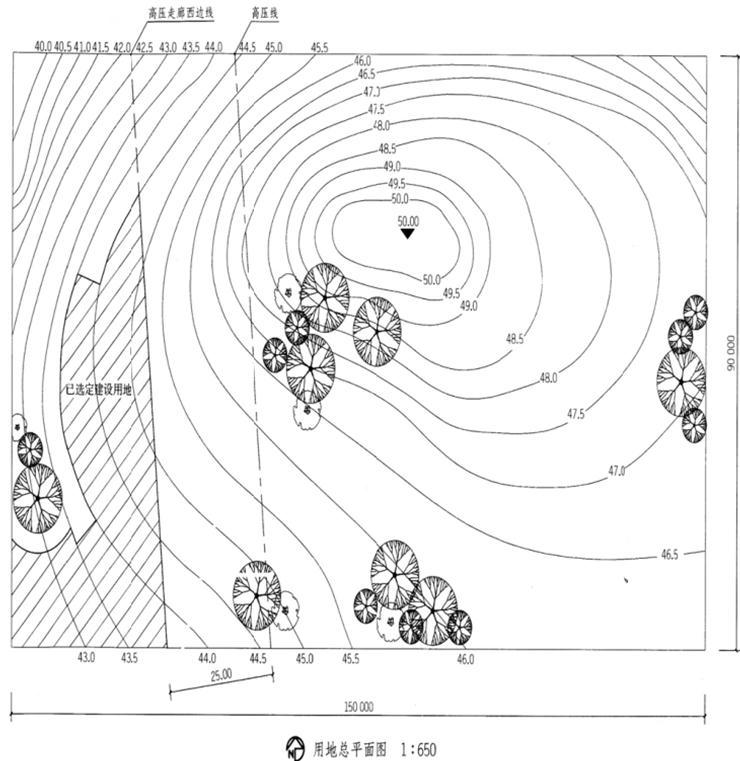

问题 设计条件 1.已知某山地地形图如图所示，最高点高程为50.00m。 2.要求围合出拟用建设用地，坡度不超过10%，可以参考图中场地西侧已绘出坡度小于10%的拟用建设用地。 3.场地上空有高压线经过，高压走廊宽50m，高压线走廊范围内不可作为拟用建设用地，图中已绘制出高压线走廊西边线。 4.保留场地内原有树木，拟用建设用地距树边线3m。 任务要求 1.在给出场地内剩余部分中绘出符合要求的拟用建设用地，用表示。 2.绘出高压线走廊东边线。 3.要求拟用建设用地坡度不超过10%，则符合要求的等高线间距应为______m。
选项
答案

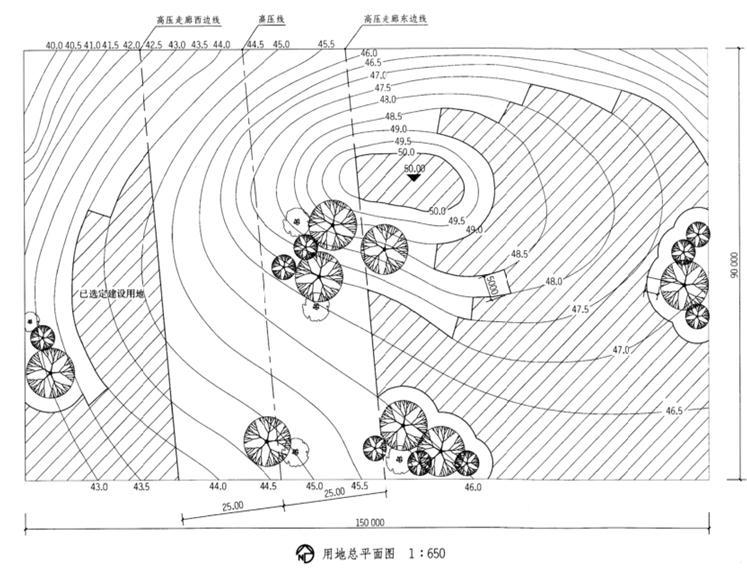

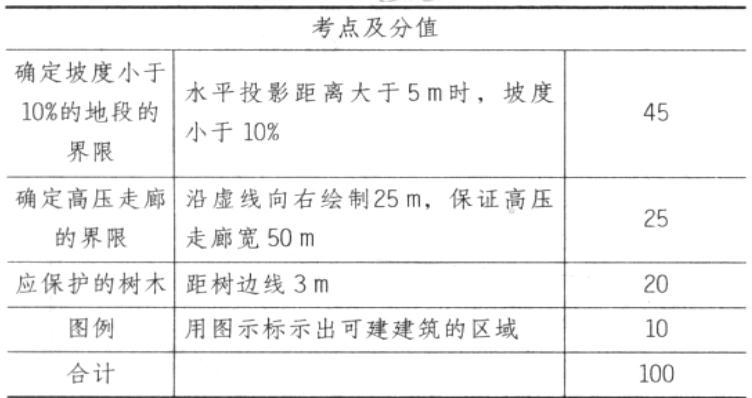

解析 作图提示 1.根据图示，得知等高线间高差为0.5m，又据题意建设用地坡度不超过10%的要求，可求得符合题意的等高线水平投影间距需大于5m。 2.沿树木边缘退出3m的轮廓线。 3.据题意，高压走廊宽50m，左侧已给出25m宽边线，则在右侧另绘出25m宽高压走廊边线。 4.符合以上条件，即为拟用建设用地范围。 5.用图示标示出可建建筑区域。 参考评分标准
