建筑设备任务描述：图 1～图 4 均为某 9 层二类高层办公楼的顶层

练习题库2022-08-02 55

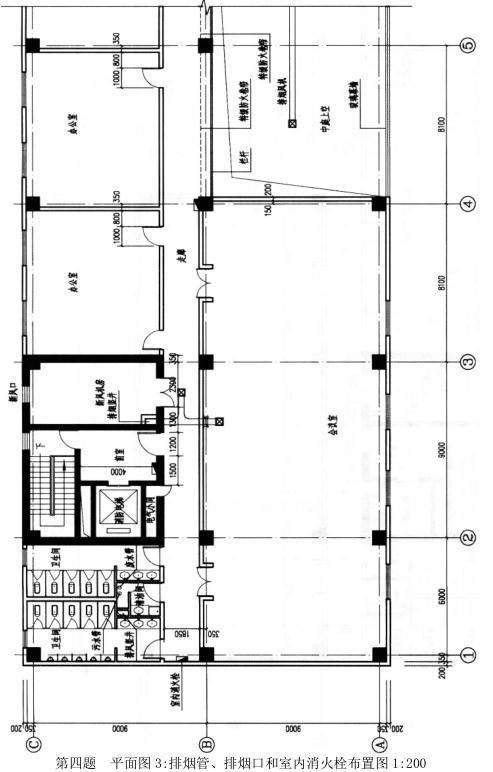

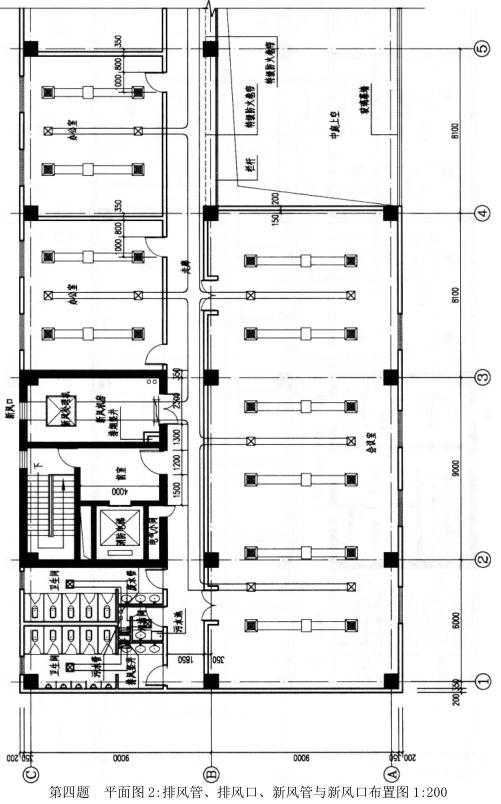

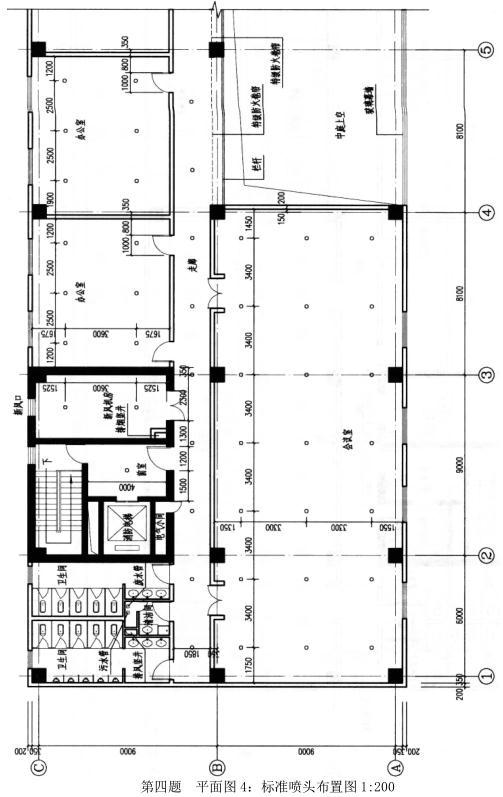

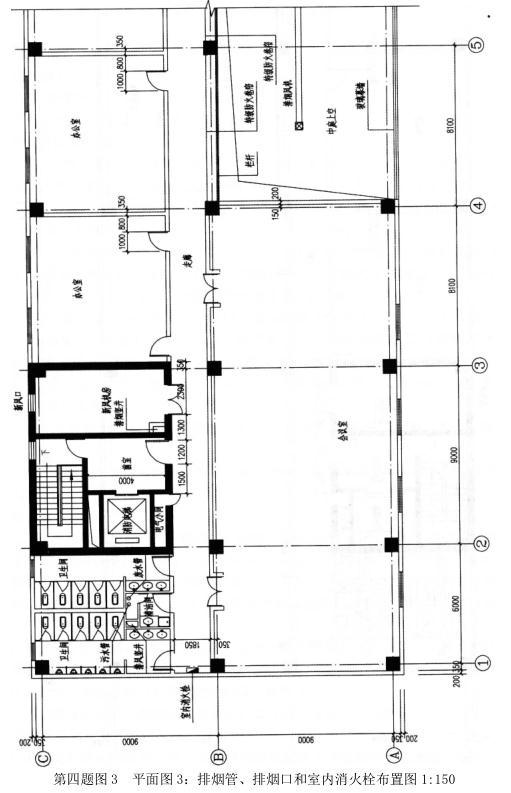

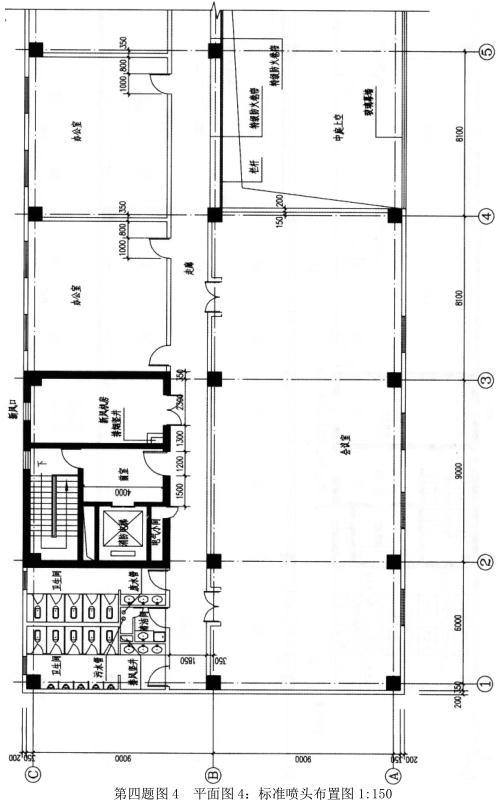

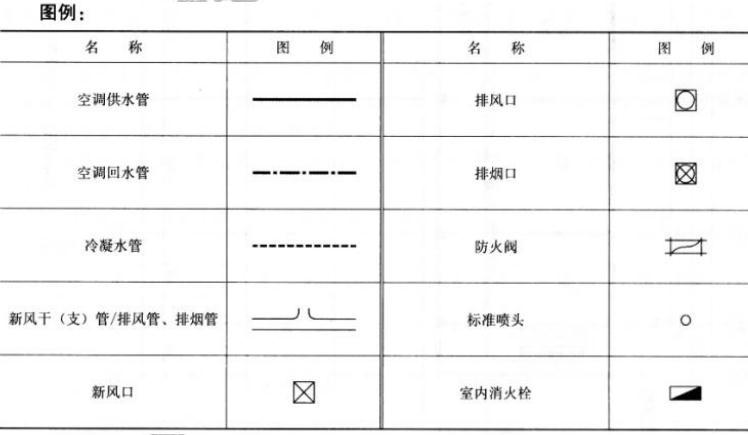

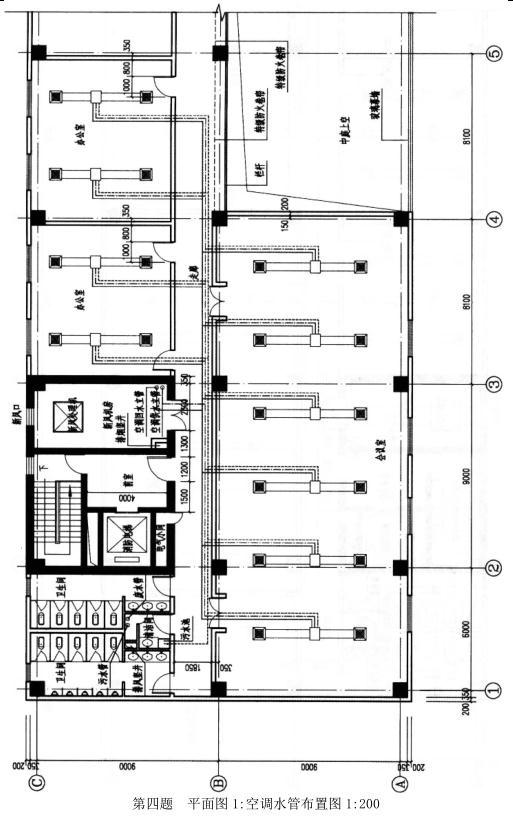

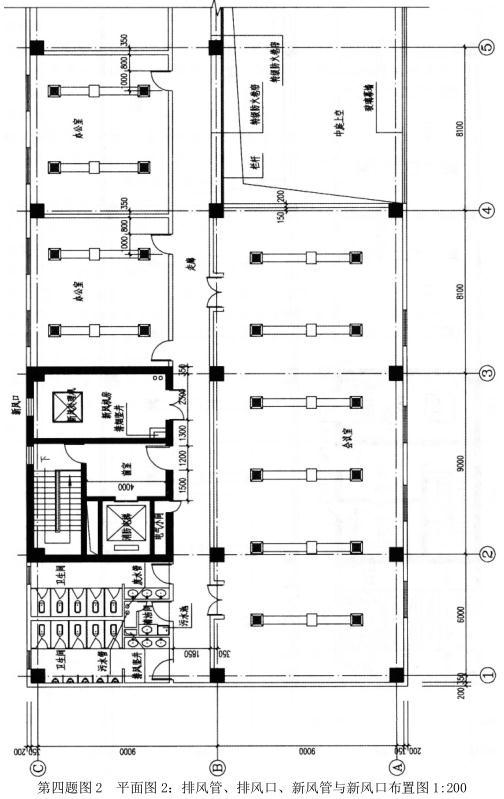

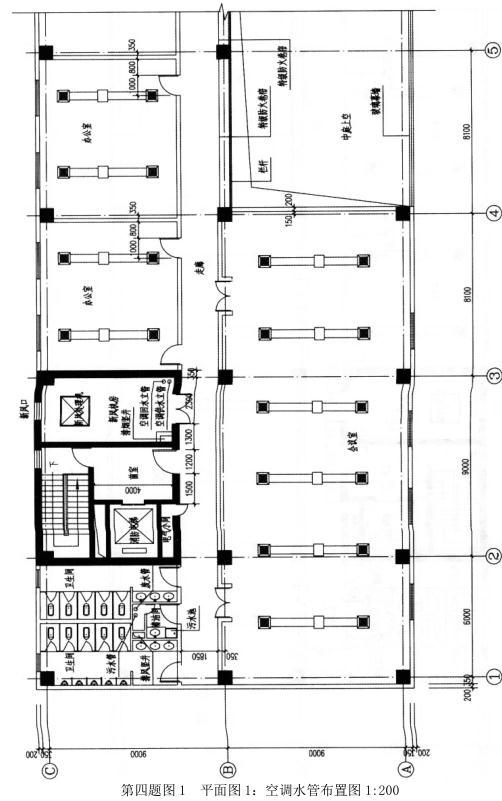

问题建筑设备任务描述：图 1～图 4 均为某 9 层二类高层办公楼的顶层局部平面图（同一部位），根据现行规范、任务条件、任务要求和图例，根据技术经济合理的原则，完成空调通风及消防系统平面布置。任务条件： ●建筑层高均为 4.0m，各樘外窗可开启面积均为 1.0 ㎡。 ●中庭 6～9 层通高，为独立防火分区，以特级防火卷帘与其他区域分隔。 ●办公室、会议室采用风机盘管加新风系统。 ●走廊仅提供新风。 ●自动喷水灭火系统采用标准喷头。任务要求：在指定平面图的①～⑤轴范围内完成以下布置： 1.平面图 1：布置会议室风机盘管的空调水管系统。 2.平面图 2：布置排风管和排风口；布置新风管和新风口，新风由新风机房提供。 3.平面图 3：补充布置排烟管、排烟口和室内消火栓。 4.平面图 4：布置标准喷头。 5.根据作图结果，先完成作图选择题的作答。
