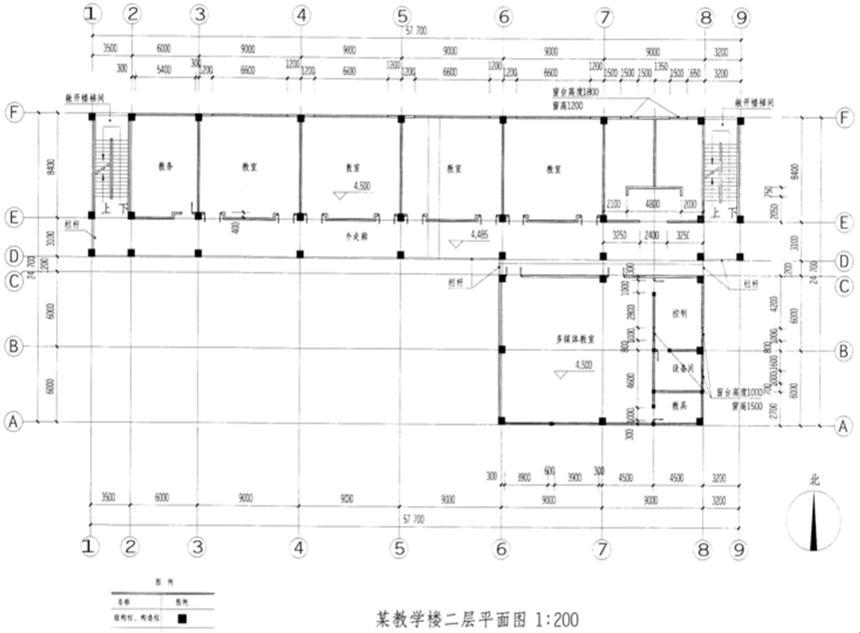

问题 任务描述 南方某小学教学楼建于7度抗震设防区，采用现浇钢筋混凝土框架结构，图为其二层平面，根据现行规范、任务条件、任务要求和图例，按技术经济合理的原则，在图上完成二层平面结构的抗震设计内容。 任务条件 1.建筑层数与层高：轴：2层，首层层高4.5m，二层层高7.2m轴：3层，各层层高均为4.5m 2.框架柱截面尺寸均为600mm×600mm。 3.框架梁高为跨度的1/10，且轴间框架梁高度不应大于850mm。 4.填充墙为砌体，墙厚200mm。 5.建筑门洞高度均为2500mm，双扇门宽度1500mm，单扇门宽度1000mm。 6.除注明外，外窗高均为2500mm，窗台高度1000mm。 任务要求 1.完善框架柱布置，使框架结构体系满足小学校抗震设防乙类的要求。 2.布置防震缝，使本建筑形成两个平面及竖向均质的抗侧力结构单元。 3.布置后浇带，不再设置除抗震缝外的变形缝。 4.布置水平系梁：轴间（不包括轴），在墙高超过4.0m的填充墙半高设置，或宽度大于2000mm的窗洞顶处布置截面为200mm×300mm的钢筋混凝土水平系梁（梁高应满足跨度1/20的要求）。 5.布置构造柱：轴间（不包括轴），在水平系梁两端无法支承于结构柱的位置，长度超过600mm的墙体自由端（高度超过2000mm的墙体洞口两端墙均称作自由端）以及墙体交接处，布置截面为100mm×200mm的构造柱。构造柱的布置应满足水平系梁梁高的要求。 6.根据作图结果完成下题的选择题作答。
选项
答案

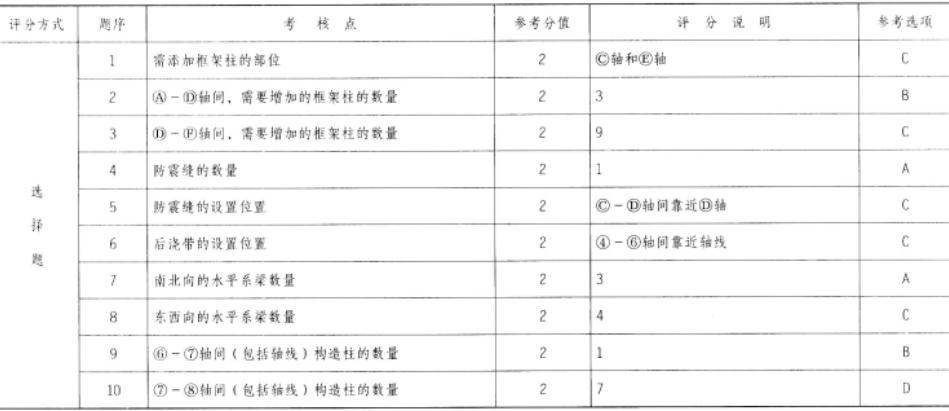

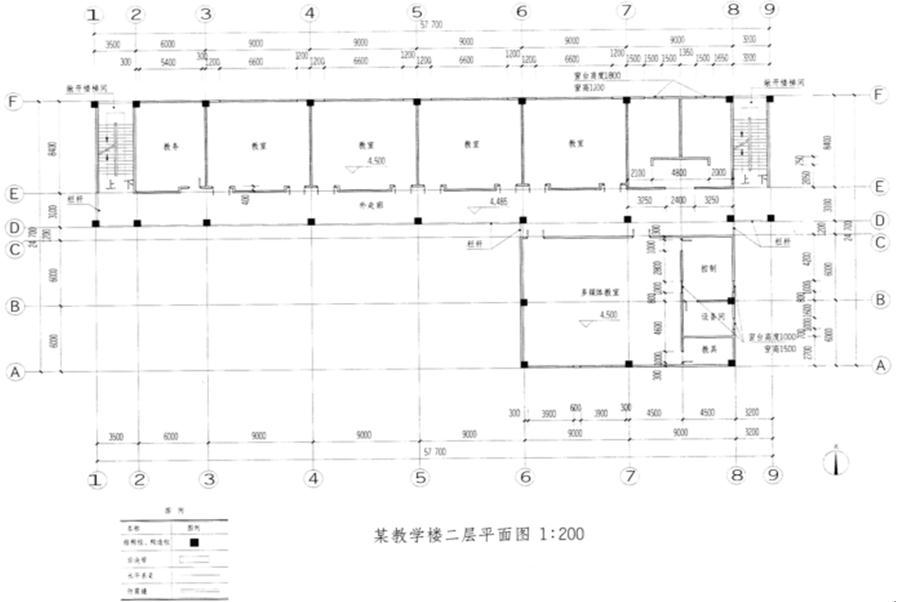

解析 参考作图提示
