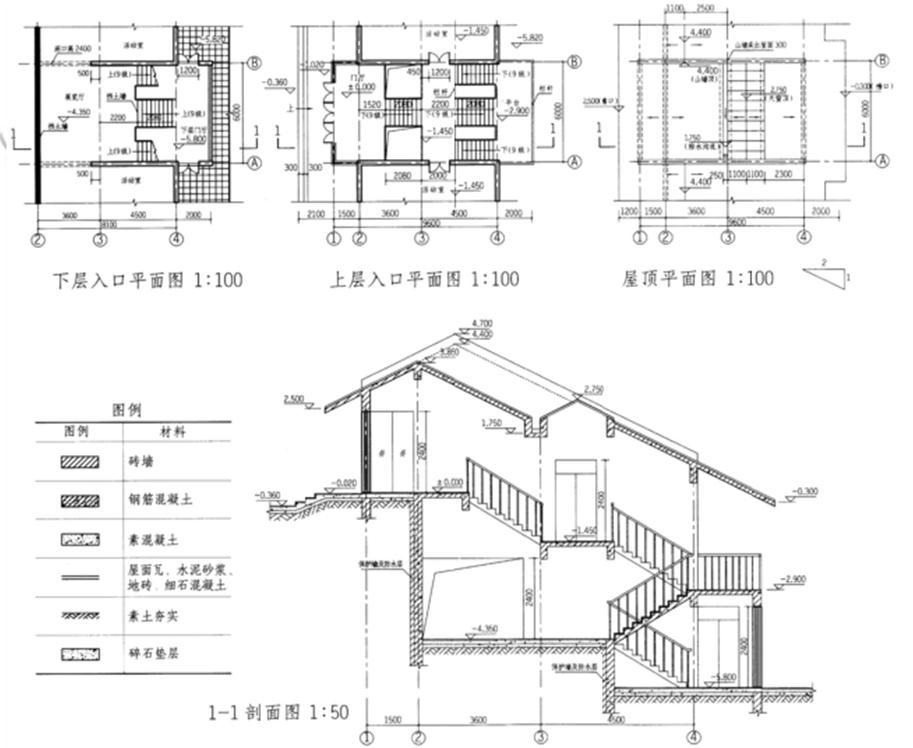

问题 任务要求 图示为某乡村山地俱乐部局部平面图，按指定剖切线位置和构造要求绘制1-1剖面图，剖面图应正确反映平面图所示关系。 构造要求 结构：砖混结构，现浇钢筋混凝土楼梯、楼板、屋面板。 地坪：素土夯实，100mm厚碎石垫层，120mm厚素混凝土，面铺地砖。楼板：120mm厚现浇钢筋混凝土楼板，面铺地砖。 屋面：120mm厚现浇钢筋混凝土屋面板，40mm厚细石混凝土刚性防水层，面铺屋面瓦，屋面坡度为1/2，屋面挑檐无天沟和封檐板。屋面标高为屋面结构板顶标高。 砖墙：240mm厚，水泥砂浆抹面。楼梯：现浇钢筋混凝土板式楼梯。 梁：所有梁截面500mm（高）×200mm（宽）。门：所有门高2400mm。 窗：所有窗均为落地窗，与门同高。 天窗：玻璃采光天窗，天窗的坡度和屋面一致。栏杆：楼梯栏杆与平台栏杆均为通透式栏杆。 室外踏步：100mm厚素混凝土，100mm厚碎石垫层，水泥砂浆找平，面铺地砖。 挡土墙：240mm厚钢筋混凝土。 任务要求 1.绘制1-1剖面图，按照图例绘出构造要求所列内容及建筑可见线。 2.在剖面图上标注楼地面、楼梯休息平台及屋面的标高。
选项
答案

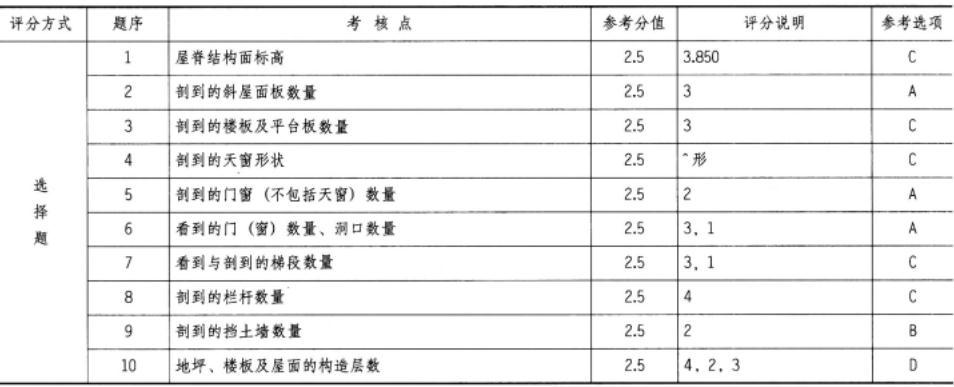

解析 参考作图提示
