  3. 任务说明 图示为某工作室局部平面图，按指定剖切线位置和构造要求绘制剖面图。剖

任务说明 图示为某工作室局部平面图，按指定剖切线位置和构造要求绘制剖面图。剖

考试题库2022-08-02  78

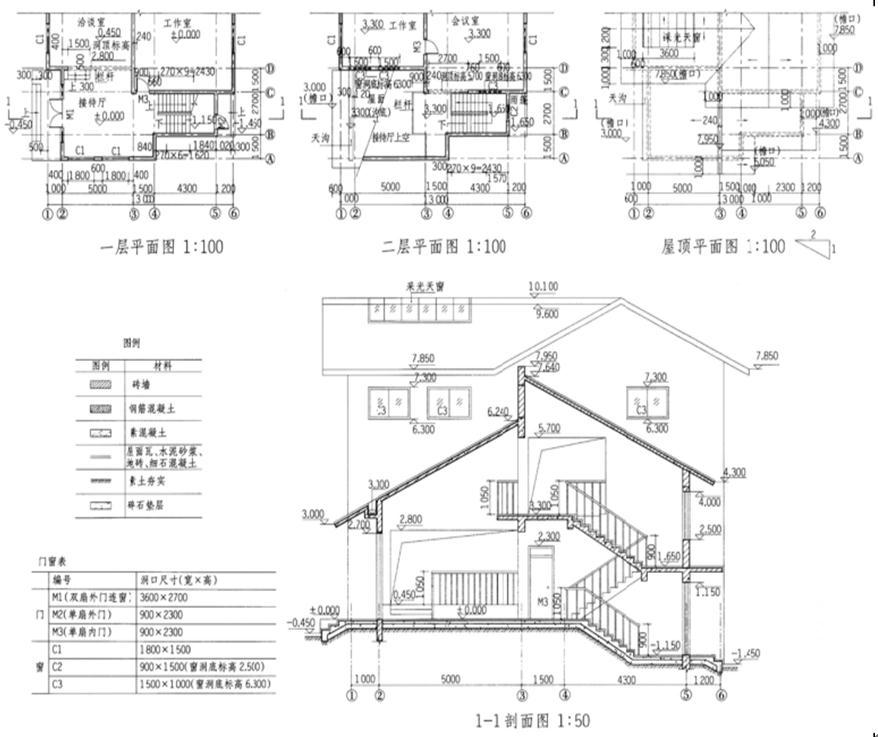

问题 任务说明 图示为某工作室局部平面图，按指定剖切线位置和构造要求绘制剖面图。剖面图应正确反映平面图所示关系。 除檐口和雨篷为结构标高外，其余均为建筑标高。 构造要求 结构：砖混结构。 地面：素土夯实，150mm厚碎石垫层，100mm厚素混凝土，面铺地砖。楼面：120mm厚现浇钢筋混凝土楼板，面铺地砖。 屋面：120mm厚现浇钢筋混凝土屋面板，坡度1/2，面铺屋面瓦；檐口处无檐沟和封檐板。 天沟：120mm厚现浇钢筋混凝土天沟，沟壁、沟底20mm厚防水砂浆面层。 内、外墙：240mm厚砖墙，内墙水泥砂浆抹灰，外墙面贴饰面砖。楼梯：现浇钢筋混凝土板式楼梯。 梁：现浇钢筋混凝土梁，截面240mm（宽）×500mm（高）。雨篷：120mm厚现浇钢筋混凝土板。 栏杆：均为通透式栏杆。 室外踏步：素土夯实，150mm厚碎石垫层，100mm厚素混凝土，水泥砂浆找平，面铺地砖。 任务要求 1.按构造要求、图例和门窗表绘制1-1剖面图。 2.在1-1剖面图上标注楼地面、楼梯休息平台的建筑标高，标注窗洞底、窗洞顶、檐口、屋脊、③轴屋面板顶的结构标高，标注栏杆高度。 提示：基础不需绘制，竖向栏杆可局部单线表示。
选项
答案

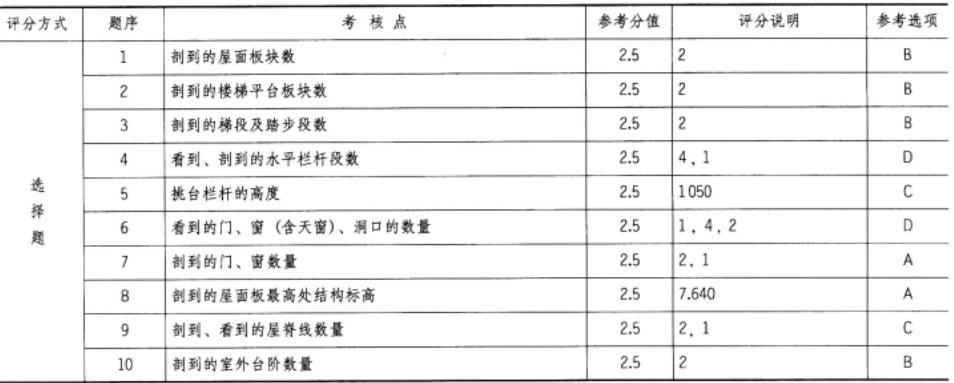

解析 参考作图提示
