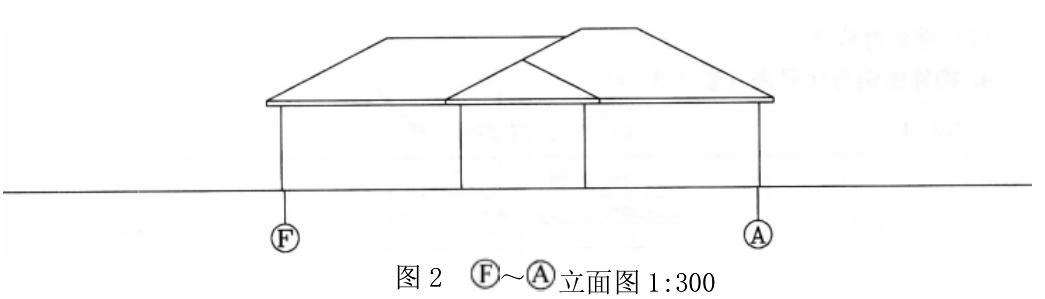

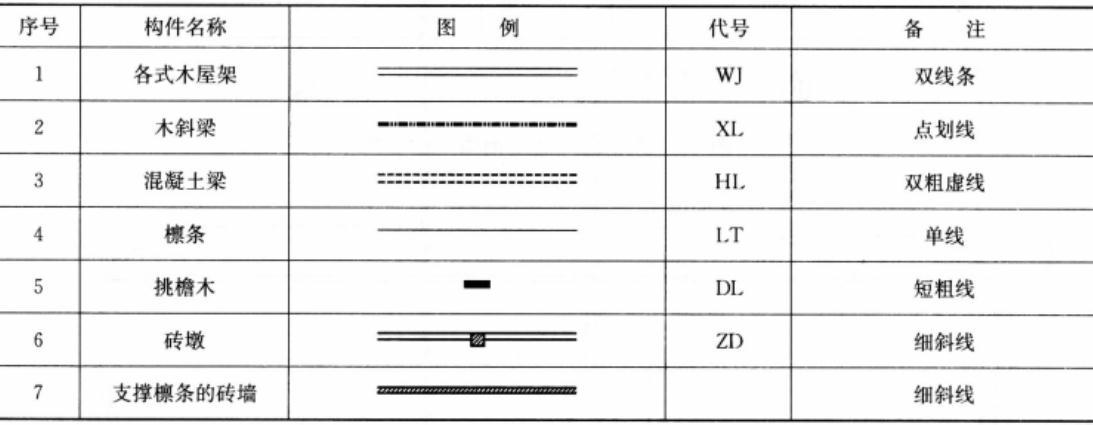

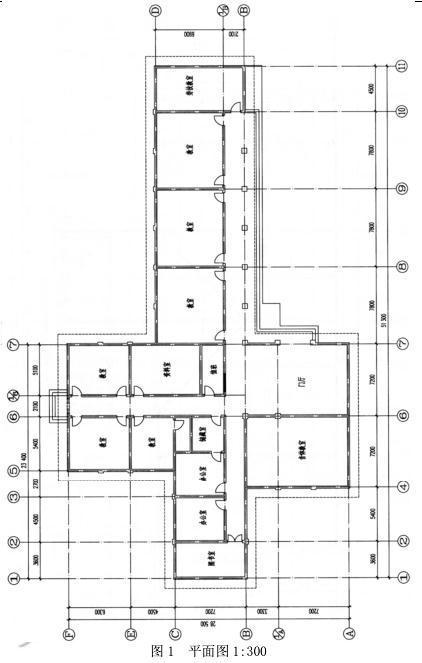

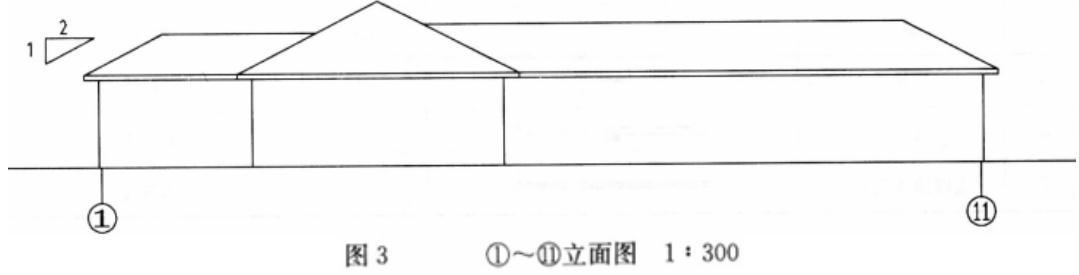

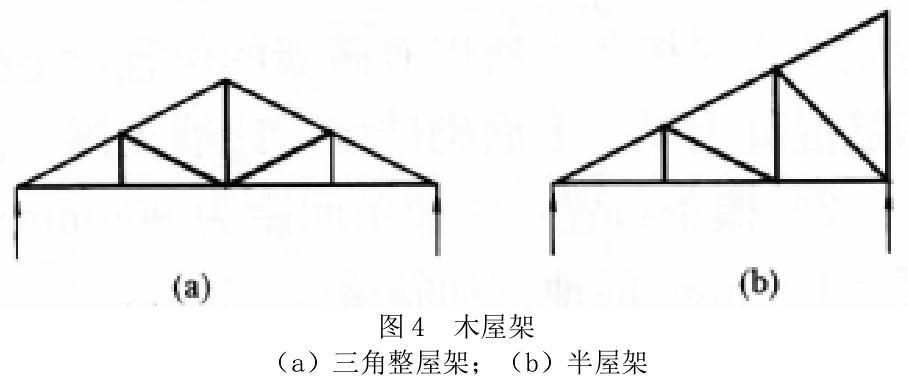

问题 【试题要求】 1.任务描述 图 1 为一山区希望小学的平面图，砖墙承重，采用下面提供的木屋架、木斜梁、木檩条按立面面屋脊节点图 要求（图 2、图 3），在图 1 上绘出四坡屋面木结构布置图。要求结构合理，并符合任务书与规范的要求。本地区无抗震要求，其地基能承受正常荷载。2.设计任务说明 (1)根据结构要求可增加必要的砖墩，不允许在房间内加柱。 (2)屋面做法为木檩条，上做瓦屋面。木檩条跨度不允许超过 4500mm。水平间距 900mm，屋面坡度 1:2。 (3)木屋架采用下面提供的两种类型（图 4）1)跨度超过 6000mm 小于 12000mm 者用木屋架。 2)跨度不超过 6000mm 者应采用简支的木斜梁。 3)应利用砖墙支承檩条代替木屋架。 4)木檩条跨度不允许超过 4500mm，屋脊处设一根檩条。 5)走廊处非木屋架部分应用钢筋混凝土梁，上砌砖墙支承檩条。 6)挑檐宽 900mm，挑檐处加挑檐木，以搁置檐檩。 7)屋架支承点处的内砖墙应增加砖墩。 3.作业要求 在图 1 上，使用所提供的图例，画出以下结构构件，并标明代号： (1)屋面屋架布置； (2)屋面木斜梁布置（只布置①～②轴、轴）。 (3)屋面檩条布置（只布置①～②轴）。 (4)走廊顶上混凝土梁上面砌砖支承檩条（门窗过梁不必表示）（只布置走廊处）。 (5)挑檐木布置（只布置轴）。 (6)支承檩条的砖墙，不包括外墙（只布置⑦～?轴用图例表示）。 (7)增加的砖墩。 4.构件图例与代号表（见下表）
选项
答案
解析 详见图 5。
