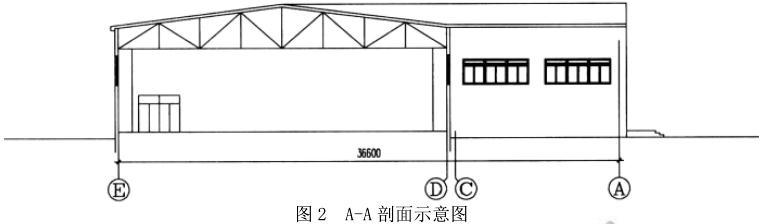

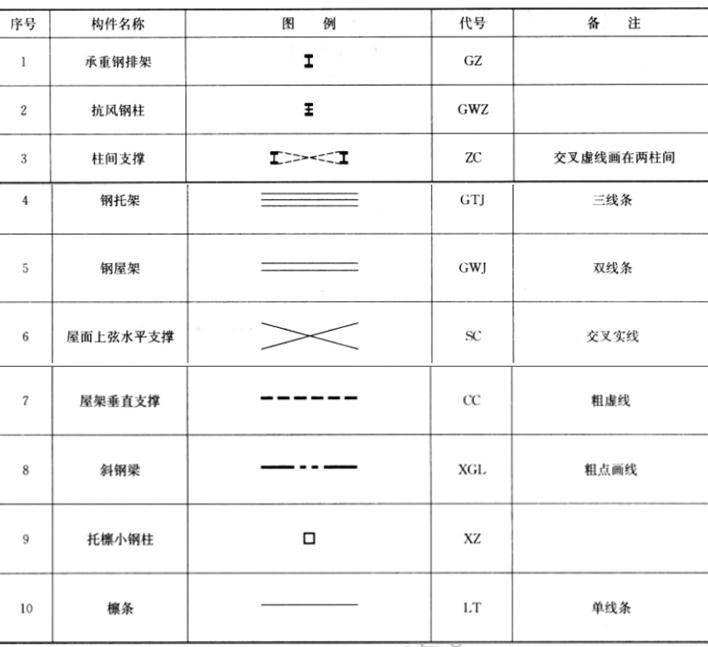

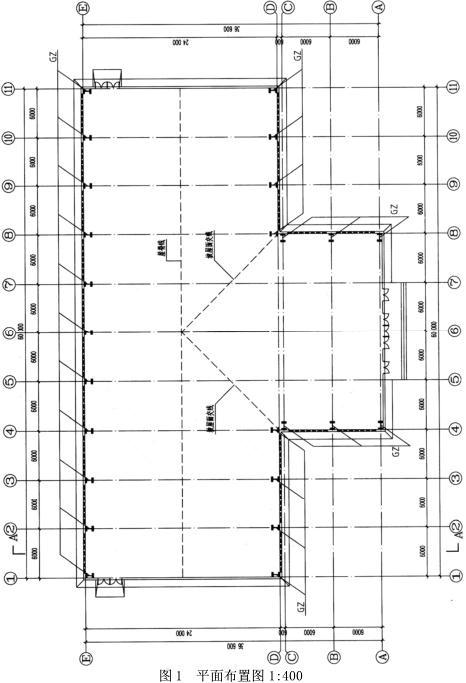

问题 【试题要求】 1.任务描述 图 1、图 2 为某仓储式超市的平面图及剖面示意图，请在平面图上绘出屋面 结构及支撑系统，设计应结构合理，并符合任务书的要求。本地区无抗震设计要求，其地基能承受正常荷载。2.设计任务说明 (1)承重柱采用 H 型钢，沿周边布置（如平面图 1 所示），超市内为大空间。不允许加柱。 (2)屋面结构采用梯形钢屋架。钢屋架形式见 A-A 剖示意图（如图 2 所示）。 (3)檩条为槽钢，跨度为 3000mm、3600mm、6000mm、6600mm，檩距水平投影为 3000mm。 (4)屋面采用压型钢板。 (5)两个坡屋面相交天沟处采用斜钢梁。 3.作业要求 在平面图上使用所提供的图例。画出以下结构构件并注明代号（不必画在剖面上）。 (1)抗风钢柱。 (2)柱间支撑。 (3)钢托架。 (4)钢屋架。 (5)屋面上弦水平支撑。 (6)屋架垂直支撑。 (7)斜钢梁。 (8)托檩小钢柱。 (9)檩条。 4.构件图例与代号表（见下表）
选项
答案

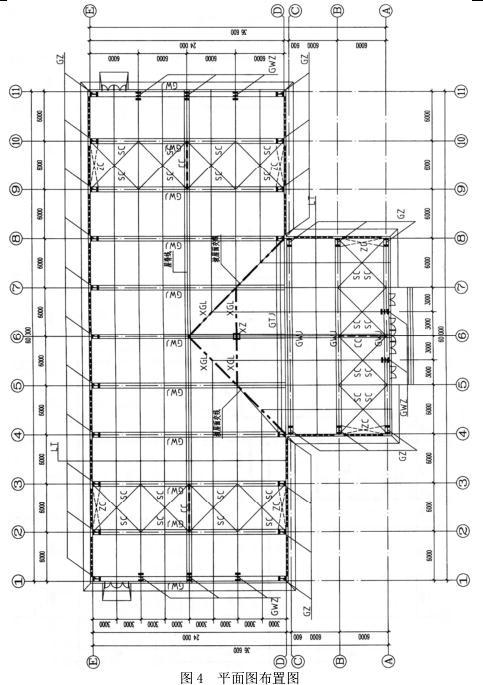

解析 详见图 4。
