【试题要求】 1.任务说明图 1、图 2 为某公共建筑内楼梯的平面及剖

考试题库2022-08-02 67

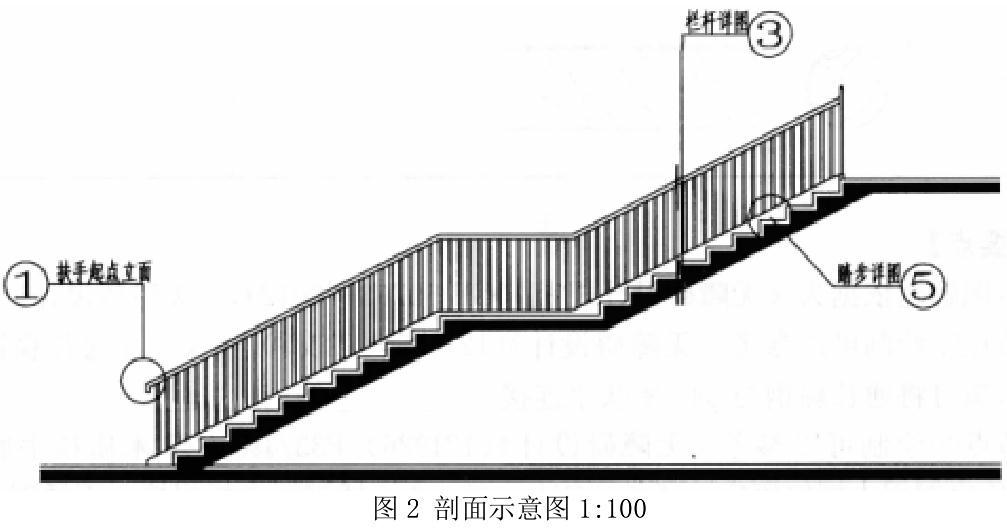

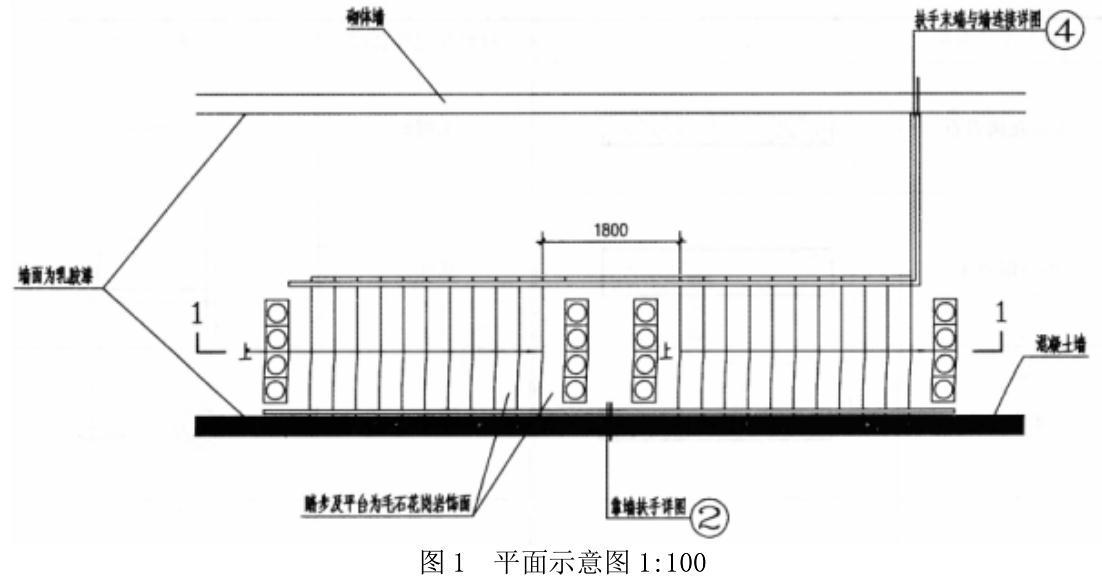

问题【试题要求】 1.任务说明图 1、图 2 为某公共建筑内楼梯的平面及剖面，要求按无障碍设计绘制指定节点的构造详图（在图 3 上作答）。

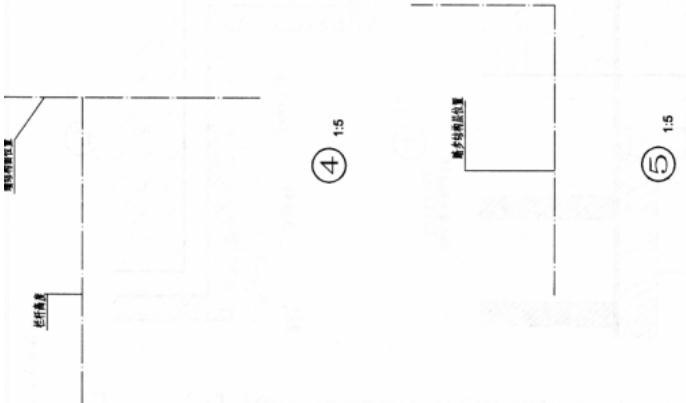

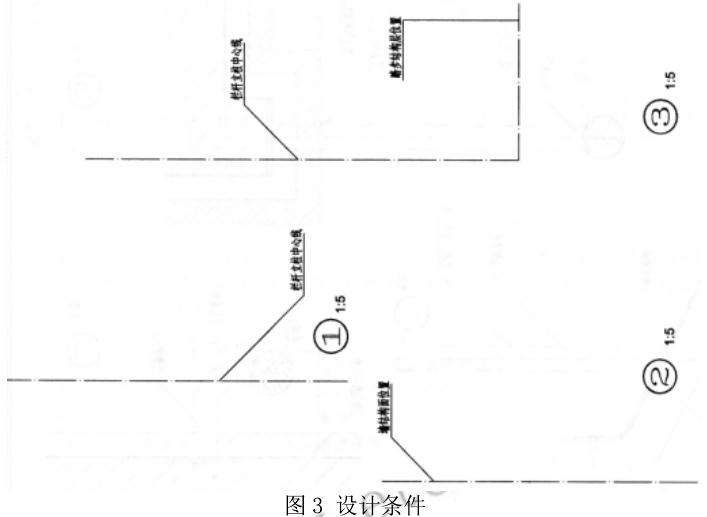

2.制图要求 (1)各节点按无障碍设计要求详细标注尺寸及构造做法。 (2)选择表中合适的配件及材料，完成图 3 各节点详图。

选项

答案

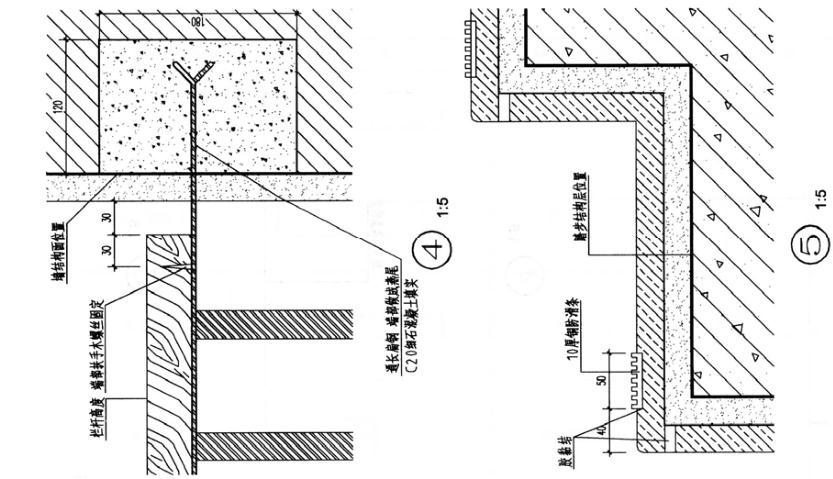

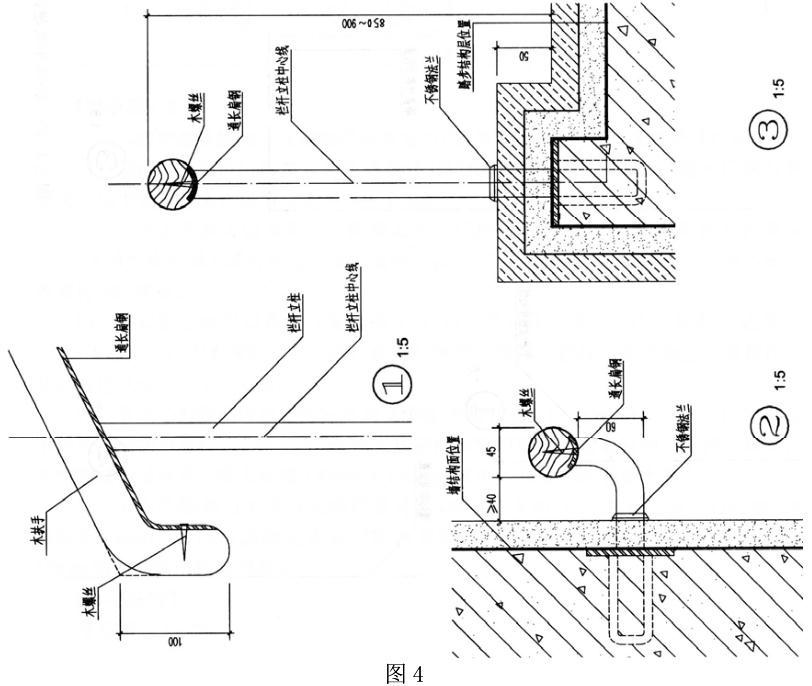

解析详见图 4。

转载请注明原文地址:https://www.tihaiku.com/jzgc/2525773.html

本试题收录于：建筑技术设计作图题题库一级注册建筑师分类
