下列关于高层建筑热水供应系统设计的叙述中，哪项错误？（　　）A.热水供应系统分区

免费题库2022-08-02  33
问题 下列关于高层建筑热水供应系统设计的叙述中，哪项错误？（　　）A.热水供应系统分区应与冷水给水系统一致B.热水供应系统采用的减压阀，其材质与冷水系统不同C.采用减压阀分区的热水供应系统可共用第二循环泵D.减压阀分区的热水供应系统不节能
选项 A.热水供应系统分区应与冷水给水系统一致
B.热水供应系统采用的减压阀，其材质与冷水系统不同
C.采用减压阀分区的热水供应系统可共用第二循环泵
D.减压阀分区的热水供应系统不节能
答案 C

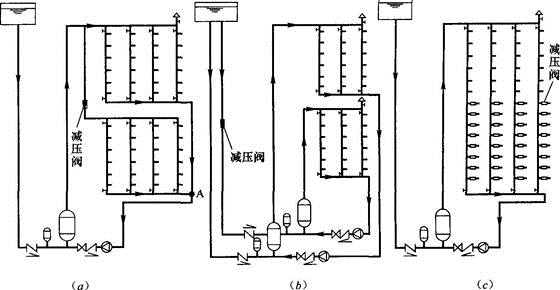

解析 A项，根据《建筑给水排水设计标准》（GB 50015—2019）第6.3.7条规定，集中热水供应系统的分区及供水压力的稳定、平衡，应遵循如下原则：①应与给水系统的分区一致。②由城镇给水管网直接向闭式热水供应系统的水加热器、贮热水罐补水的冷水补水管上装有倒流防止器时，其相应供水范围内给水管宜从该倒流防止器后引出。③当给水管道的水压变化较大且用水点要求水压稳定时，宜采用设高位热水箱重力供水的开式热水供应系统或采取稳压措施。④当卫生设备设有冷热水混合器或者龙头时，冷、热水供应系统在配水点处应有相近的水压。⑤公共浴室淋浴器出水水温应稳定。B项，根据条文说明第6.3.14条规定，本款对减压阀在热水循环系统的应用提出了要求。当减压阀用于热水系统分区时，除满足本标准第3.5.10条、第3.5.11条要求之外，其密封部分材质应按热水温度要求选择，尤其要注意保证各区热水的循环效果。下图为减压阀安装在热水系统的三个不同图式：题31解图题31解图为高低两区共用一加热供热系统，分区减压阀设在低区的热水供水立管上，这样高低区热水回水汇合至图中“A”点时，由于低区系统经过了减压，其压力将低于高区，即低区管网中的热水就循环不了。解决的办法只能在高区回水干管上也加一减压阀，减压值与低区供水管上减压阀的减压值相同，然后再把循环泵的扬程加上系统所减掉的压力值。这样做固然可以实现整个系统的循环，但有意加大水泵扬程，即造成耗能不经济，也将造成系统运行的不稳定。图（b）为高低区分设水加热器的系统，两区水加热器均由高区冷水高位水箱供水，低区热水供水系统的减压阀设在低区水加热器的冷水供水管上。这种系统布置与减压阀设置形式是比较合适的。图（c）为高低区共用一集中热水供应系统的另一种图式。减压阀均设在分户支管上，不影响立管和干管的循环。这种图式相比图（a）、（b）的优点是系统不需要另外采取措施就能保证循环系统正常工作。缺点是低区一家一户均需设减压阀，减压阀数量多，要求质量可靠。题31解图中，（a）和（c）都是共用第二循环泵，所以（a）不合理，（c）虽然合理，但没有分区。A项是规范中的内容。BD项是常识性知识。C项如上述解释。
