  3. 某城市快速通道施工，其中包含一段城市高架桥工程，该桥为简支+连续的组合形式，跨径

某城市快速通道施工，其中包含一段城市高架桥工程，该桥为简支+连续的组合形式，跨径

admin2022-08-02  68

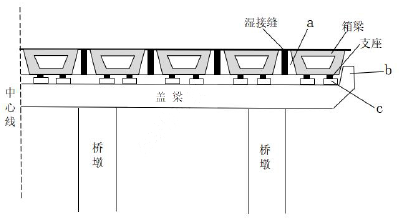

问题 某城市快速通道施工，其中包含一段城市高架桥工程，该桥为简支+连续的组合形式，跨径组合为4×15m+（30m+50m+30m）×2+3×15m，连续梁部分采用支架法现浇施工，简支桥梁部分采用预应力混凝土箱梁安装，箱梁在预制场集中预制，简支部分半幅桥横断面示意图如下图所示。连续梁段施工时，先按要求搭设模板支架，模板支架的施工预拱度主要考虑了（1）支架和拱架承受全部施工荷载引起的弹性变形；（2）受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形。梁体采用后张法施加预应力，金属伸缩套管抽芯预留孔道，在管道进场时，监理会同施工方对管道出厂合格证、质量保证书及规格、型号进行了检验，确认符合要求。【问题】1． 计算该桥的总长，并根据跨径长度指出该桥的类别。2． 指出图中a、b、c的名称。3． 计算总共需要预制多少块箱梁？并算出简支梁部分的每一跨梁体需要多少个支座。4． 模板支架的施工预拱度还应考虑哪些因素？5．对后张管道的进场检验，还应包含哪些项目呢？
选项
答案
解析 1.4×15m+（30m+50m+30m）×2+3×15m =325m。属于大桥。
2.a横隔板、b防震挡块、c支座垫石。
3.箱梁数量：10×7=70块。每跨支座数量：10×4=40个。
4.1）设计文件规定的结构预拱度。2）支架、拱架基础受载后的沉降。
5.还应检查其类别、数量，并对其外观、尺寸、径向刚度和抗渗漏性能进行检验。
