  3. 3.图纸说明 （1）电话管路沿墙、地面暗敷，地面暗配管敷设在地坪下

3.图纸说明 （1）电话管路沿墙、地面暗敷，地面暗配管敷设在地坪下

admin2022-08-02  79

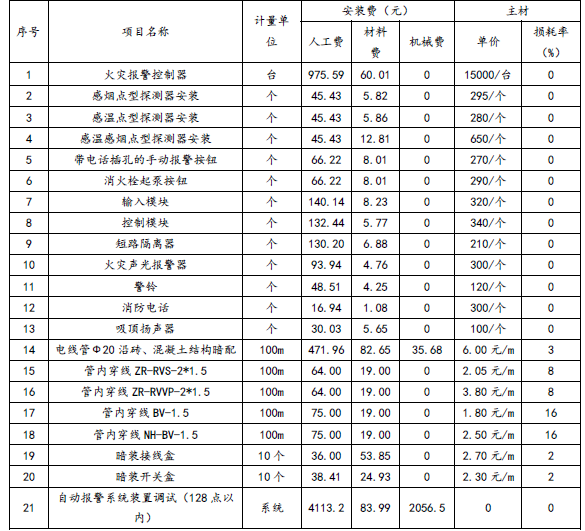

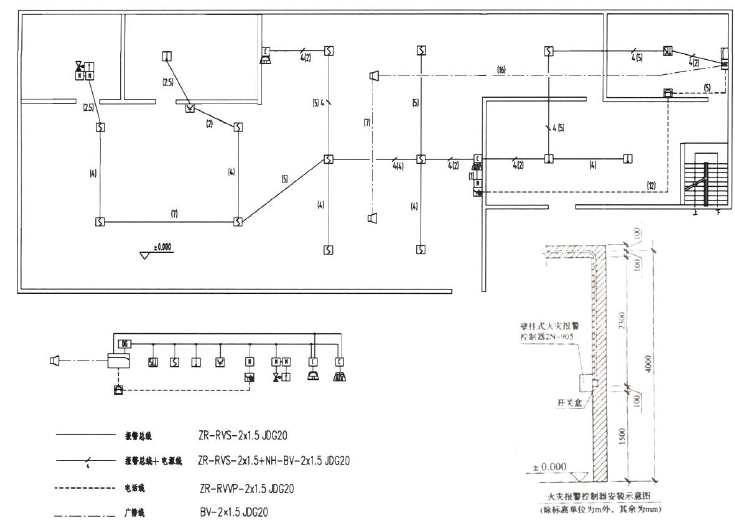

问题 3.图纸说明（1）电话管路沿墙、地面暗敷，地面暗配管敷设在地坪下0.1m 处。其余管路均沿墙、顶板暗敷，顶管暗敷设高度距地面4m。（2）控制模块和输入模块均安装在开关盒内。水流指示器与信号阀之间以及模块和设备之间的连线不计。（3）自动报警系统装置调试的点数按本图内容计算。（4）配管水平长度见括号内数字，单位为米。4.相关定额费用见下表人工费单价为80 元/工日，管理费和利润分别按人工费的50%和30%计算。【问题】1.按照工程背景所述内容，根据?建设工程工程量清单计价规范?（GB50500-2013）和?通用安装工程工程量计算规范?（GB50856-2013）的规定，分别列式计算管、线工程量，将结果填入答题纸上，并编制该工程的分部分项工程量清单计价表。2.编制管内穿线ZR-RVS-2-2*1.5 项目的综合单价分析表。（保留两位小数）
选项
答案

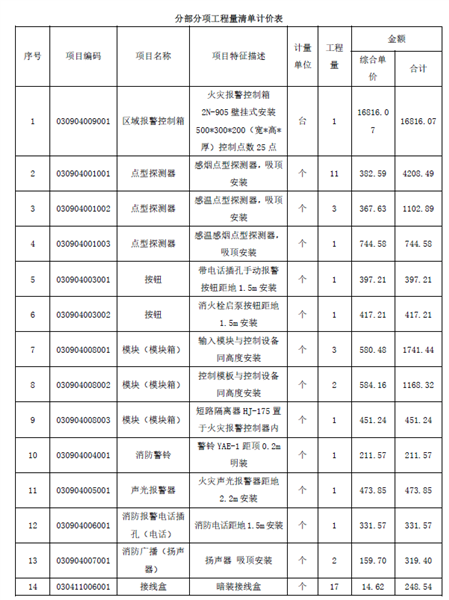

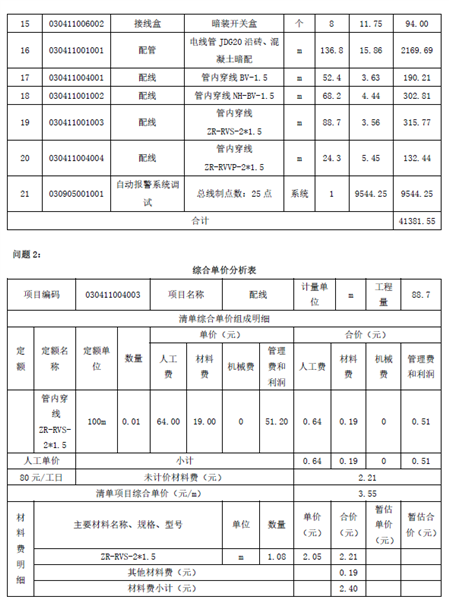

解析 问题1：工程量计算：【电源线】（4 线）JDG20：（2.3+0.1）+2+5+5+2+（4-2.2）*2+2+4+5+2+（0.2+0.1）=33.3mNHBV1.5：[（0.5+0.3）+33.3]*2=68.2m【报警线】（2 线）JDG20：4+（4-2.2）+1+（4-1.5）+5+4+4+5+4+2+（4-1.5）*2+2.5+7+4+2.5+（0.1+0.2）=54.6mZR-RVVP-2*1.5：（0.5+0.3）+33.3+54.6=88.7m【电话线】JDG20：（0.1+1.5+0.1）+5+（1.5+0.1）*2+12+（1.5+0.1）=23.5ZR-RVVP-2*1.5：（0.5+0.3）+23.5=24.3m【广播线】JDG20：（2.3+0.1）+16+7=25.4mBV1.5：[（0.5+0.3）+25.4]*2=52.4m【合计】JDG20：33.3+54.6+23.5+25.4=136.80mNHBV1.5：68.2mBV1.5：52.4mZR-RVS-2*1.5：88.7mZR-RVVP-2*1.5：24.3m
