2. 建筑工程
  3. 某人防工程，建筑面积5000m2，地下1层，层高4 m，基础埋深为自然地面以下6

某人防工程，建筑面积5000m2，地下1层，层高4 m，基础埋深为自然地面以下6

admin2022-08-02  22

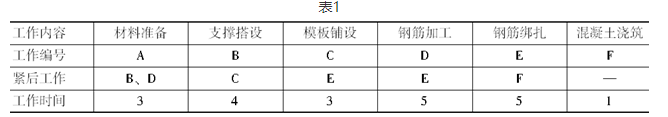

问题 某人防工程，建筑面积5000m2，地下1层，层高4 m，基础埋深为自然地面以下6.5m。建设单位委托监理单位对工程实施全过程监理，建设单位和某施工单位根据《建设工程施工合同（示范文本）》（GF—1999—0201）签订了施工承包合同。　　工程施工过程中发生了下列事件：　　事件一：施工单位进场后，根据建设单位提供的原场区内方格控制网坐标进行该建筑物的定位测设。　　事件二：工程楼板组织分段施工，某一段各工作的逻辑关系见表1。事件三：砌体工程施工时，监理工程师对工程变更部分新增构造柱的钢筋做法提出疑问。　　事件四：工程在设计时就充分考虑“平战结合、综合使用”的原则，平时用作停车库，人员通过电梯或楼梯通道上到地面。工程竣工验收时，相关部门对主体结构、建筑电气、通风空调、装饰装修等分部工程进行了验收。　　问题：　　1．事件一中，建筑物细部点定位测设有哪几种方法？本工程最适宜采用的方法是哪一种？　　2．根据事件二表中给出的逻辑关系，绘制双代号网络计划图，并计算该网络计划图的工期。　　3．事件三中，顺序列出新增构造柱钢筋安装的过程。　　4．根据人防工程的特点和事件四中的描述，本工程验收时还应包含哪些分部工程？
选项
答案

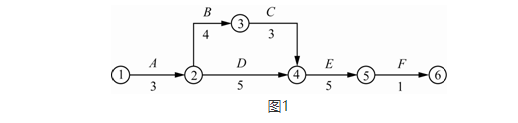

解析 1．【分析】本小题考查施工测量方法方面的内容，主要涉及建筑物细部点的平面位置测设的方法。　　（1）事件一中，建筑物细部点定位测设方法有：直角坐标法、极坐标法、角度交会法、距离交会法。　　（2）本工程最适宜采用的方法是直角坐标法。　　理由：当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。　　【考点解析】　　建筑物施工平面控制网，应根据建筑物的设计形式和特点布设，一般布设成矩形控制网。平面控制网的主要测量方法有直角坐标法、极坐标法、角度交会法、距离交会法等。随着全站仪的普及，一般采用极坐标法建立平面控制网。极坐标法是根据水平角和水平距离测设点的平面位置的方法。　　当建筑场地的施工控制网为方格网或轴线形式时，采用直角坐标法放线最为方便。用直角坐标法测定一已知点的位置时，只需要按其坐标差数量取距离和测设直角，用加减法计算即可，工作方便，并便于检查，测量精度亦较高。　　2．【分析】本小题考查施工进度控制方面（网络计划方法在建筑工程中的应用）的内容，主要涉及双代号网络计划的绘制、计算工期和关键线路的确定。　　根据事件二表中给出的逻辑关系，绘制的双代号网络计划如图1所示。根据图1，该网络计划的关键路线为：①—②—③—④—⑤—⑥；　　关键工作为：A、B、C、E、F；　　工期为：3+4+3+5+1=16d。　　【考点解析】　　绘制网络计划时，首先要严格按照双代号网络计划的绘图规则绘制；其次，要正确运用虚箭线，正确反映工作间的既定关系（即逻辑关系，包括组织关系和工艺关系），把有关系的工作表达准确，不能漏画“关系”或使无关系的工作扯上“关系”。　　针对本题而言，网络计划比较简单，可利用平行线路和关键线路的关系判断出，关键线路为：A→B→C→E→F，因此计算工期为：3+4+3+5+1=16d。如果是比较复杂的网络计划，建议利用标号法作答。　　3．【分析】本小题考查的是新增构造柱钢筋安装的过程。　　新增构造柱钢筋安装的过程为：　　（1）对构造柱定位，上下端部弹线；　　（2）根据配置竖向钢筋的直径和数量在相应位置钻孔；　　（3）在钻孔部位植筋（使用建筑用结构筋）；　　（4）设计规定数量的箍筋预就位于柱立筋下端部；　　（5）绑扎立（主）筋；　　（6）将预就位的箍筋按间距要求分布并与立（主）筋绑扎牢固成型。　　【考点解析】　　应该按照砖混结构构造柱施工的特点、程序，并结合钢筋混凝土结构钢筋安装方面的施工工艺与规范要求，按程序逐步作答。　　4．【分析】本小题考查的是主体结构施工技术方面的内容，主要涉及砖混结构钢筋混凝土构造柱钢筋安装的施工技术。　　根据《建筑工程施工质量验收统一标准》（GB 50300—2013）的规定，一个单位建筑工程可以划分为：地基与基础、主体结构、建筑装饰装修、建筑屋面、建筑节能、建筑给水排水及采暖、建筑电气、智能建筑、通风与空调、电梯等十个分部工程。　　本题中，本工程验收时已经对“主体结构、建筑电气、通风空调、装饰装修”四个分部工程验收，所以还应对下列六个分部工程进行验收：地基与基础、建筑屋面、建筑节能、建筑给水排水及采暖、智能建筑、电梯。　　【考点解析】　　背景资料给出的人防工程，平时用作停车库，人员通过“电梯”或楼梯通道到达地面，因此其验收分部工程应包括：地基基础、主体结构、建筑屋面、建筑装饰装修、建筑电气、建筑给排水、建筑采暖、建筑通风空调、建筑节能、智能建筑、建筑电梯等。
