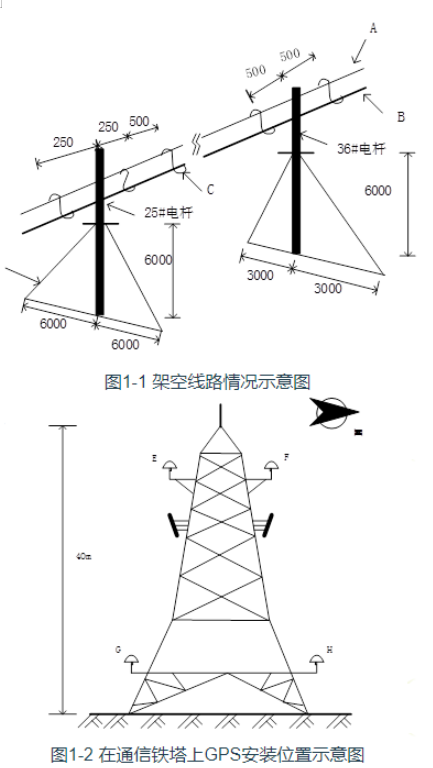

问题 某施工单位承接了一项无线网建设工程，包括基站设备安装及部分传输系统建设，监理人员在检査架空线路时发现一段线路不符合验收规范，如图 1-1 所示，要求施工队整改；检查基站现场时发现不同铁塔站点 GPS 天线安装位置不一致，共有 E、F、G、H 四种位置情形， 如图 1-2 所示，要求施工队整改。工程完工后，某天一个片区无线网络中断，因在保修期内建设单位要求施工单位抢修，施工单位收到通知后，维护班根据经验，带上了机具仪表赶赴现场，初步判断是因市电停电引起的业务中断，测量电源柜供电电压为-43V，网管系统显无线设备和传输设备同时掉电。经维护人员现场发电，设备供电后业务恢复。问题：1.本次抢修携带的机具仪表有哪些？2.写出图 1-1 中 A、B、C、D 代表的材料（构件）名称。3.图 1-1 中的哪些数值不满足规范要求？验收规范要求是什么？4.图 1-2 中安装位置不合格的有哪些？验收规范要求是什么？5.分别写出可能造成设备同时掉电的原因及对应的预防措施。
选项
答案
解析 1.本次抢修携带的机具仪表有:发电机（或汽油发电机）、万用表、钳流表、光功率计、oTDR、光纤熔接机、红光笔、 光源螺丝刀、尖嘴钳、老虎钳、扳手。
2.A：吊线（或钢绞线）。B：光缆。C：挂钩。D：拉线。
3.
（1）36#电杆两侧的光缆挂钩间距为 500mm，不满足规范。
验收规范为：光（电）缆在电杆两侧的第一只挂钩应各距电杆 250mm，允许偏差±20mm。
（2）36#电杆 2 个拉线入上点的位置距电杆的距离（拉距）为 3000mm，高度为 6000mm，距高比=3000/6000=0.5，不满足规范。
验收规范为：标称距高比为 1，落地拉线受地形所限，距高比不得小于 0.75，不得大于1.25。
4.
不合格位置：E、F、H
验收规范：
（1）GPS 天线应安装在铁塔的南侧。
（2）GPS 天线距离铁塔应尽量远，至少 2 米。
（3）GPS 天线不要架设太高，应保证线缆的长度尽量短。
5.设备可能同时掉电的原因：无线设备和传输设备接在同一个二次下电端子上。当市电停电时引起开关电源不工作，蓄电池组单独放电向负载供电。当蓄电池组端电压到达开关电源? ?设置的二次下电电压值（-43v）时，直流接触器动作，同时断开基站和传输设备。造成设备同时掉电。
预防措施：将基站设备连接在一次下电端，传输设备连接到二次下电端。同时，加强故障工单管控，市电停电时，及时安排维护人员发电。加强蓄电池维护，确保满足后备需要。
