  3. 已知某分部工程由A、B、C、D、E五项工作组成，其网络计划如下图所示，要求该分部

已知某分部工程由A、B、C、D、E五项工作组成，其网络计划如下图所示，要求该分部

题库2022-08-02  40

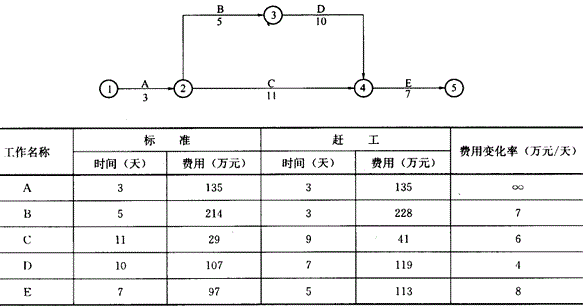

问题 <P>已知某分部工程由A、B、C、D、E五项工作组成，其网络计划如下图所示，要求该分部工程必须在20天内完成。为了保证工期，需要进行赶工，相关的数据资料如下表所示。</P><P></P><P>问题：</P><P>1.计算在标准工作情况下，该网络计划的各参数以及计划工期，并确定关键线路。</P><P>2.试确定在规定工期20天内完成该分部工程且增加的费用最少的网络优化方案。</P>
选项
答案

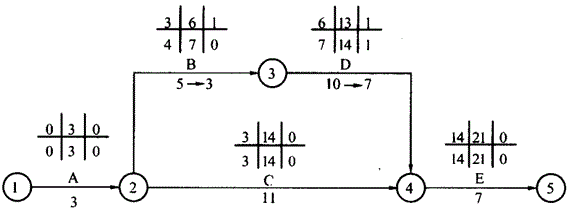

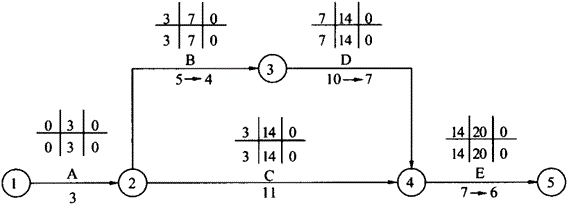

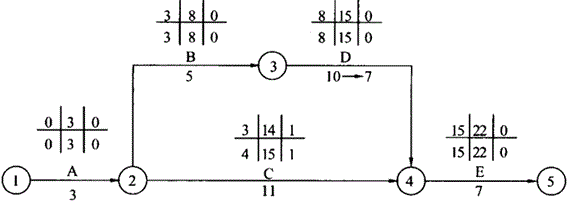

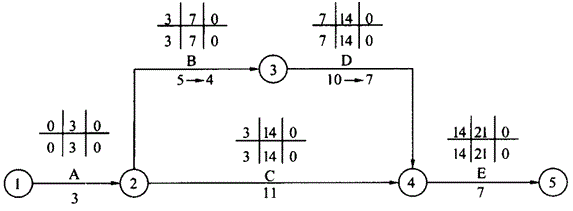

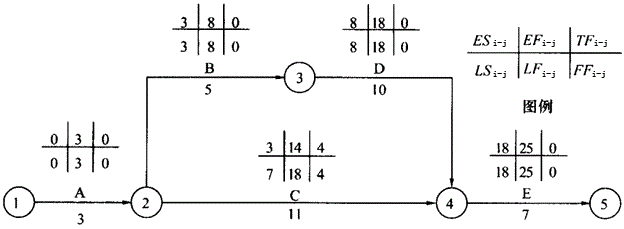

解析 <P>1.计算该分部工程的各工作的时间参数，见下图。</P><P></P><P>计划工期T=25天关键线路为：A→B→D→E</P><P>2.在规定工期20天完工，应进行赶工，赶工对象是关键线路上的关键工作，且应从增加费用最少的关键工作开始。</P><P>(1)第一次压缩：在关键线路A→B→D→E中，D工作压缩费用变化率为4万元/天，最少，故压缩D工作，可压缩3天，压缩后的网络计划如图所示。</P><P></P><P>压缩后，关键线路为：A→B→D→E。相应增加的费用为4×3=12万元，总费用为594万元，工期T1=22天。</P><P>(2)第二次压缩：在关键线路A→B→D→E中，D工作已经压缩，不能再压缩了，B工作压缩费用变化率为7万元/天，最少，故压缩B工作，最多可压缩2天，压缩后的网络计划如图所示。</P><P></P><P>按此方案压缩，从图中的计算可以得出，关键线路为A→C→E;工期T2=21天，相应增加的费用为7×2=14万元，总费用为608万元。此方案虽然可行，但实际上造成在节点④需要等工的情况，且造成相应的费用浪费，故不可取。因此，只压缩B工作1天，压缩后的网络计划如图所示。</P><P></P><P>压缩后，关键线路为：A→B→D→E和A→C→E。相应增加的费用为7×1=7万元，总费用为601万元，工期T2=21天。</P><P>(3)第三次压缩：经过前两次压缩后，两条工作线路均为关键线路，可以进行压缩的工作有B、C和E三项，可选方案有两个：其一，同时压缩工作B、C各1天;其二，压缩工作E1天。虽然B、C的费用变化率比E小，但需要同时压缩B、C工作才能满足规定的工期要求，这样压缩两项工作增加的费用必然比只压缩一项工作增加的费用多，因此，选择压缩E工作，压缩1天，压缩后的网络计划如图所示。</P><P></P><P>压缩后，关键线路为：A→B→D→E和A→C→E。相应增加的费用为8×1=8万元，总费用为608万元，工期T3=20天。总之，经过几次压缩后，总工期控制在20天，相应增加的费用最少，达成目标要求。</P>
