某安装公司中标一机电工程项目，承包内容有工艺设备、管道工程，暖通工程、电气工程和

admin2022-08-02  15

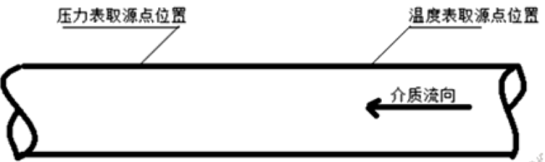

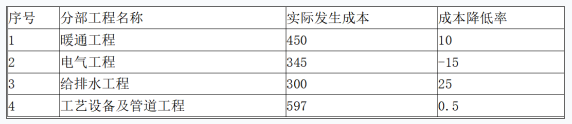

问题 某安装公司中标一机电工程项目，承包内容有工艺设备、管道工程，暖通工程、电气工程和给排水工程。安装公司项目部进场后，进行了成本分析，并将计划成本向施工人员进行交底，依据施工总进度计划组织施工，合理安排人员，材料，机械等，使工程按合同要求进行。在工艺设备运输及吊装前，施工员向施工班组进行技术交底，交底内容包括施工时间、工艺设备安装位置、安装质量标准，质量通病及预防办法等。在设备机房施工期间，现场监理工程师发现某工艺管道取源部件的安装位置（如图所示），认为该安装位置不符合规范要求，要求项目部整改。施工期间，露天水平管道绝热层施工时，接缝位置、拼缝宽度、搭接长度均不符合规范规定，被责令改正。工程竣工验收后，项目部进行了成本分析，收集数据如下表：二、问题1.工艺设备施工技术交底中，还应增加哪些施工质量要求？2.图中气体管道压力表与温度表取源部件位置是否正确？说明理由。蒸汽管道的压力表取压点安装方位有何要求？3.管道绝热按用途可分为哪几种类型？针对本案例，写出水平管道绝热层施工的规范要求。4.列式计算本工程的计划成本及项目总成本降低率。
选项
答案
解析 1.质量标准，质量保证措施，检验、试验和质量检查验收评级依据。
2.不正确。理由：在同一管段上时，压力取源部件应安装在温度取源部件的上游侧。
蒸汽管道的压力表取压点应安装在管道的上半部，或者下半部与管道水平中心线成0～45°夹角范围内。
3.管道绝热按用途可分为保温、保冷、加热保护三种类型。
水平管道绝热层施工的规范要求：
拼缝宽度：硬质或半硬质绝热制品用作保温层时，拼缝宽度≤5mm。用作保冷层时，拼缝宽度≤2mm；搭接长度：绝热层施工时，每层及层间接缝应错开，其搭接的长度≥100mm；接缝位置：水平管道的纵向接缝位置，不得布置在管道下部垂直中心线45°范围内。
4.成本降低率=（计划成本-实际成本）/计划成本
故计划成本=实际成本/（1-成本降低率）
暖通工程的计划成本=450/（1-10%）=500万元；
电气工程的计划成本=345/（1+15%）=300万元
给排水工程计划成本=300/（1-25%）=400万元
工艺设备及管道工程=597/（1-0.5%）=600万元
所以本工程的计划成本=500+300+400+600=1800万元。
实际成本=450+345+300+597=1692万元；
所以总成本降低率=（1800-1692）/1800=6%。
