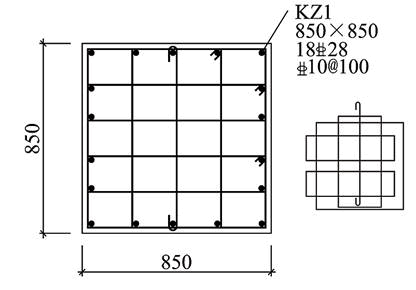

问题 某六层钢筋混凝土框架结构，抗震等级为三级，结构层高3.9m，所有框架梁顶均与楼板面平。假定，其中某框架柱混凝土强度等级为C40，轴压0.7，箍筋的保护层厚度c＝20mm，截面及配筋如如图所示，与柱顶相连的框架梁的截面高度为850mm，框架柱在地震组合下的反弯点在柱净高中部。试问下列表述何项正确？（　　）提示：按《混凝土结构设计规范》（GB 50010—2010）（2015年版）作答，体积配箍率计算时不考虑重叠部分箍筋。A.该框架柱的体积配箍率为0.96%，箍筋配置满足《混凝土结构设计规范》（GB 50010—2010）（2015年版）的构造要求B.该框架柱的体积配箍率为1.11%，箍筋配置满足《混凝土结构设计规范》（GB 50010—2010）（2015年版）的构造要求C.该框架柱的体积配箍率为0.96%，箍筋配置不满足《混凝土结构设计规范》（GB 50010—2010）（2015年版）的构造要求D.该框架柱的体积配箍率为1.11%，箍筋配置不满足《混凝土结构设计规范》（GB 50010—2010）（2015年版）的构造要求
选项 A.该框架柱的体积配箍率为0.96%，箍筋配置满足《混凝土结构设计规范》（GB 50010—2010）（2015年版）的构造要求
B.该框架柱的体积配箍率为1.11%，箍筋配置满足《混凝土结构设计规范》（GB 50010—2010）（2015年版）的构造要求
C.该框架柱的体积配箍率为0.96%，箍筋配置不满足《混凝土结构设计规范》（GB 50010—2010）（2015年版）的构造要求
D.该框架柱的体积配箍率为1.11%，箍筋配置不满足《混凝土结构设计规范》（GB 50010—2010）（2015年版）的构造要求
答案 D
解析 （1）根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第6.6.3条规定，当为方格网式配筋时，钢筋网两个方向上单位长度内钢筋截面面积的比值不宜大于1.5，其体积配筋率ρv应按下列公式计算：式中，n1、As1分别为方格网沿l1方向的钢筋根数、单根钢筋的截面面积；n2、As2分别为方格网沿l2方向的钢筋根数、单根钢筋的截面面积；Acor为方格网式或螺旋式间接钢筋内表面范围内的混凝土核心截面面积；s为方格网式或螺旋式间接钢筋的间距。由题图可知，l1＝l2＝l＝850－2×20－10＝800mm；Acor＝（850－2×20－2×10）2mm2。故可得：（2）根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第6.3.12条第1款规定，对框架结构中的框架柱，当其反弯点在层高范围内时，可取为Hn/（2h0），其中Hn为住净高，h0为截面的有效高度。则有：as＝20＋10＋25/2＝42.5；h0＝850－42.5＝807.5；可得剪跨比：（3）根据《混凝土结构设规范》（GB 50010—2010）（2015年版）第11.4.7条第4款规定，当剪跨比λ不大于2时，宜采用复合螺旋箍或井字复合箍，其箍筋体积配筋率不应小于1.2%；9度设防烈度一级抗震等级时，不应小于1.5%。故体积配箍率不满足，选择D项。
