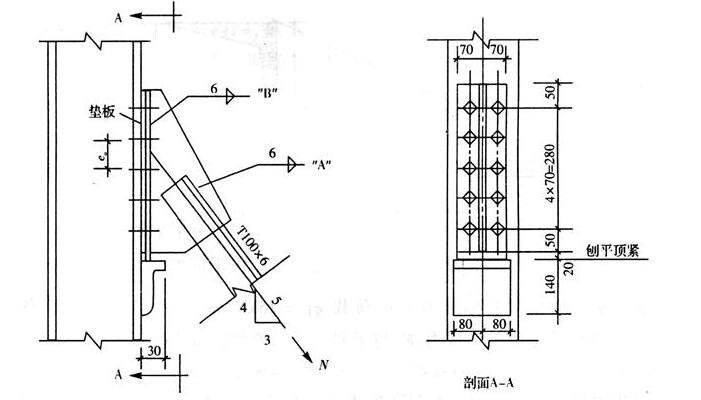

问题如图所示连接节点，斜杆承受轴心拉力设计值N＝400kN，钢材采用Q235-BF（3号钢）焊接时，采用E43型手工焊条。高强螺栓连接时，采用摩擦型高强度螺栓M20，材质为20MnTiB，等级为10.9级，接触面喷砂处理。普通螺栓受拉连接时,采用M20普通螺栓，Q235钢（3号钢）制作，4.6级。

角焊缝“A”的长度是？（　　）A、150mmB、160mmC、220mmD、310mm

选项 A、150mm
B、160mm
C、220mm
D、310mm

答案 C

解析等边角钢肢背焊缝受力0.7N＝0.7400＝280kN，肢间侧焊缝受力0.3N，焊缝“A”的长度取决于肢背侧焊缝受力，则

取整A＝220mm。
