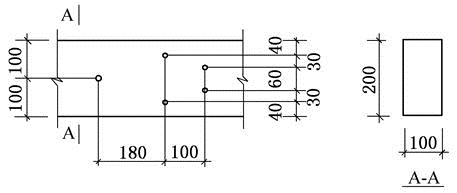

问题 一红松（TC13B）桁架轴心受拉下弦杆，截面为b×h＝100mm×200mm。弦杆上有5个直径为14mm的圆孔，缺孔的分布如题图所示。正常使用条件下该桁架安全等级为二级，设计使用年限为50年。试问，该弦杆的轴心受拉承载能力（kN），与下列何项数值最为接近？（   ）A.115B.125C.160D.175
选项 A.115
B.125
C.160
D.175
答案 A
解析 根据《木结构设计标准》（GB50005—2017）表4.3.1-3规定，TC13B的顺纹抗拉强度设计值ft＝8.0Mpa。
根据第5.1.1条规定，计算受拉杆件的净面积An时，应扣除分布在150mm长度上的缺孔投影面积。所以，弦杆的净截面面积为：An＝100×200－100×14×4＝14400mm2。
根据第5.3.1条式（5.3.1）规定，弦杆的轴心受拉承载力为：N＝ftAn＝8×14400＝115200N＝115.20kN。
选项中与115.20最接近的是115，因此答案选A项。
