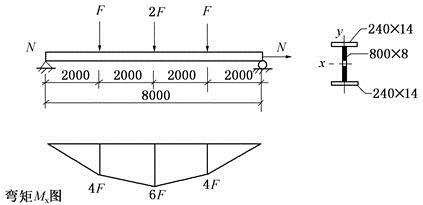

问题 某轴心受拉构件的受力情况和截面尺寸如图所示，承受的静力荷载设计值为N=1000kN，钢材为Q235A，构件截面无削弱，则截面所能承受的最大横向荷载设计值F（不考虑构件自重）为（　　）kN。A、70.3 B、85.3 C、100.56 D、512
选项 A、70.3
B、85.3
C、100.56
D、512
答案 B
解析 截面特性为：A=2×24×1.4＋80×0.8=131.2cm2；Ix=（1/12）×24×1.43×2+2×24×1.4×（1/2×80+1/2×1.4）2+0.8×803/12=145460.4cm4；Wx=Ix/（40＋1.4）=145460.4/41.4=3513.5cm3；根据《钢结构设计规范》（GB 50017—2003）第5.2.1条规定，由于则根据构件的最大弯矩公式Mx=6F，可得横向荷载设计值应满足：F≤Mx/6=85.3kN。
