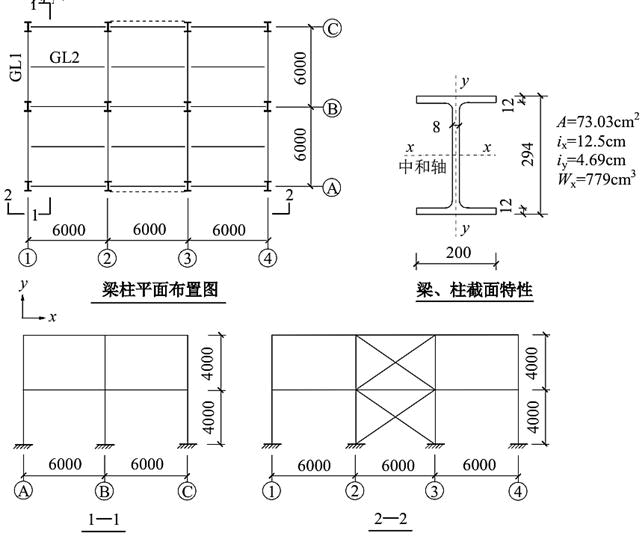

某二层钢结构平台布置及梁、柱截面特性如图所示,抗震设防烈度为7度,抗震设防类别为丙类,所有构件的安全等级均为二级。Y向梁柱刚接形成框架结构,X向梁与柱铰接,设置柱间支撑保证侧向稳定且满足强支撑要求,柱脚均满足刚接假定。所有构件均采用Q235钢制作,梁柱截面均为HM294×200×8×12。注:根据《钢结构设计标准》(GB50017—2017)作答。

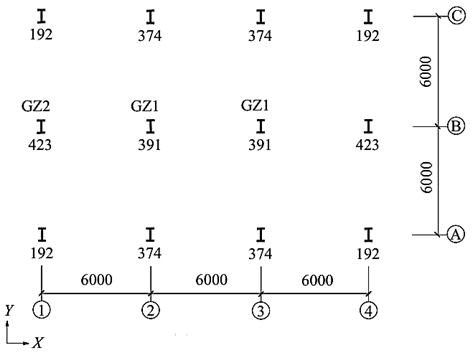

假定,采用现浇混凝土平台板,采用一阶弹性设计分析内力,底层框架柱轴压力设计值(kN)如题25图所示,其中仅GZ1为双向摇摆柱。试问,该工况底层框架柱GZ2在Y向平面内计算长度(mm),与下列何项数值最为接近?( )提示:①不计混凝土板对梁的刚度贡献;②不要求考虑各柱N/I的差异进行详细分析。
A.3350B.4000C.5050D.5650
选项
A.3350
B.4000
C.5050
D.5650
答案
D
解析
根据《钢结构设计标准》(GB 50017—2017)附录E第E.0.2条表E.0.2可知,Y向无支持,为有侧移框架,
,脚刚接,K2=10,则
。根据第8.3.1条第1款式(8.3.1-2)可知,有摇摆住时框架柱计算长度应增大,即:
则该工况底层框架柱GZ2在Y向平面内计算长度为:H0=1.12×1.26×4000=5644.8mm。【考点分析】本题主要考查长度系数与摇摆柱的计算。【解题思路】本题解题分析步骤如下:①根据《钢结构设计标准》(GB 50017—2017)附录E第E.0.2条表E.0.2,计算有侧移框架的长度系数;②根据第8.3.1条第1款式(8.3.1-2),计算摇摆柱的放大系数,最后相乘得出计算结果。
